NBW 50-32-125 (2 полюса двигателя, рабочее колесо - нерж.сталь)
Насосы серии NBW предназначены для перекачивания чистой воды и жидкостей, химически не агрессивных к материалам насоса
Подробнее
от 33 538 ₽
Остатки на складах
Новосибирск
Наличие: 1 шт.
Наличие: 1 шт. на складах
Модель
- NBW 50-32-125-0.75/2
- NBW 50-32-125-1.1/2
Характеристики
Серия
|
NBW |
Описание
Общие сведения
Насосы серии NBW предназначены для перекачивания чистой воды и жидкостей, химически не агрессивных к материалам насоса.
Насосы являются стандартными одноступенчатыми несамовсасывающими с горизонтально расположенным валом, осевым всасывающим и радиальным напорным патрубками.
Присоединение трубопроводов к насосу фланцевое.
Размеры и номинальные характеристики соответствуют стандарту EN 733. Подача насосов составляет от 0 до 500 м3/ч, напор от 0 до 131 м.
Температура перекачиваемой жидкости от -10 °С до +120 °С.
Области применения
— системы повышения давления в коммунальном водоснабжении
— системы повышения давления в производственных зданиях
— системы водоподготовки
— системы пожаротушения
— перекачивание жидкости в системах отопления, кондиционирования, вентиляции
— системы орошения
— циркуляция в климатических системах
Условия эксплуатации
Насос не предназначен для установки в условиях воздействия агрессивных и взрывоопасных сред. Относительная влажность воздуха не должна превышать 95%, температура окружающей среды должна находится в диапазоне от -10 °С до +50 °С.
Если температура окружающей среды превышает рекомендованную максимальную температуру или максимальную высоту над уровнем моря, то эксплуатировать электродвигатель в режиме полной нагрузки не рекомендуется по причине недостаточного охлаждения. В таких случая необходимо использовать электродвигатель большей мощности.
Конструкция
Электродвигатель
Насосы NBW оснащаются стандартными электродвигателями закрытого типа с вентиляторным охлаждением. Частота вращения составляет 2900 об/мин (2-полюсные) или 1450 об/мин (4-полюсные). Мощность 2-полюсных двигателей составляет от 0,75 до 160 кВт, мощность 4-полюсных двигателей - от 3 до 132 кВт. Питание электродвигателя осуществляется от сети с напряжением 380В и частотой 50 Гц.
Степень пыле- и влаго-защиты: IP55, класс F.
Насосы серии NBW предназначены для перекачивания чистой воды и жидкостей, химически не агрессивных к материалам насоса.
Насосы являются стандартными одноступенчатыми несамовсасывающими с горизонтально расположенным валом, осевым всасывающим и радиальным напорным патрубками.
Присоединение трубопроводов к насосу фланцевое.
Размеры и номинальные характеристики соответствуют стандарту EN 733. Подача насосов составляет от 0 до 500 м3/ч, напор от 0 до 131 м.
Температура перекачиваемой жидкости от -10 °С до +120 °С.
Области применения
— системы повышения давления в коммунальном водоснабжении
— системы повышения давления в производственных зданиях
— системы водоподготовки
— системы пожаротушения
— перекачивание жидкости в системах отопления, кондиционирования, вентиляции
— системы орошения
— циркуляция в климатических системах
Условия эксплуатации
Насос не предназначен для установки в условиях воздействия агрессивных и взрывоопасных сред. Относительная влажность воздуха не должна превышать 95%, температура окружающей среды должна находится в диапазоне от -10 °С до +50 °С.
Если температура окружающей среды превышает рекомендованную максимальную температуру или максимальную высоту над уровнем моря, то эксплуатировать электродвигатель в режиме полной нагрузки не рекомендуется по причине недостаточного охлаждения. В таких случая необходимо использовать электродвигатель большей мощности.
Конструкция
№ | Деталь | Материал |
1 | Корпус насоса | Чугун НТ200 |
2 | Рабочее колесо | Нерж. сталь AISI 304 / чугун НТ200 |
3 | Торцевое уплотнение | |
4 | Уплотнительное кольцо | Резина |
5 | Фонарь | Чугун НТ200 |
6 | Уплотнение вала | Резина |
7 | Вал | Нерж. сталь AISI 304 |
8 | Подшипник | |
9 | Ротор | Углеродистая сталь |
10 | Корпус двигателя | Алюминий |
11 | Дополнительная опора | Пластик |
12 | Задняя крышка | Чугун |
13 | Уплотнение вала | Резина |
14 | Крышка вентилятора | Алюминий |
15 | Вентилятор охлаждения | Пластик |
16 | Крепёжный болт | Сталь |
17 | Крышка платы управления | Алюминий |
18 | Плата управления | Пластик |
19 | Крепление рабочего колеса | Сталь |
20 | Защитный экран | Резина |
21 | Крепёжный болт | Сталь |
22 | Гайка рабочего колеса | Оцинкованная сталь |
23 | Выпускной клапан | Латунь |
24 | Прокладка фланца | Резина |
25 | Ответный фланец | Оцинкованная сталь |
26 | Болты фланца | Сталь |
Электродвигатель
Насосы NBW оснащаются стандартными электродвигателями закрытого типа с вентиляторным охлаждением. Частота вращения составляет 2900 об/мин (2-полюсные) или 1450 об/мин (4-полюсные). Мощность 2-полюсных двигателей составляет от 0,75 до 160 кВт, мощность 4-полюсных двигателей - от 3 до 132 кВт. Питание электродвигателя осуществляется от сети с напряжением 380В и частотой 50 Гц.
Степень пыле- и влаго-защиты: IP55, класс F.

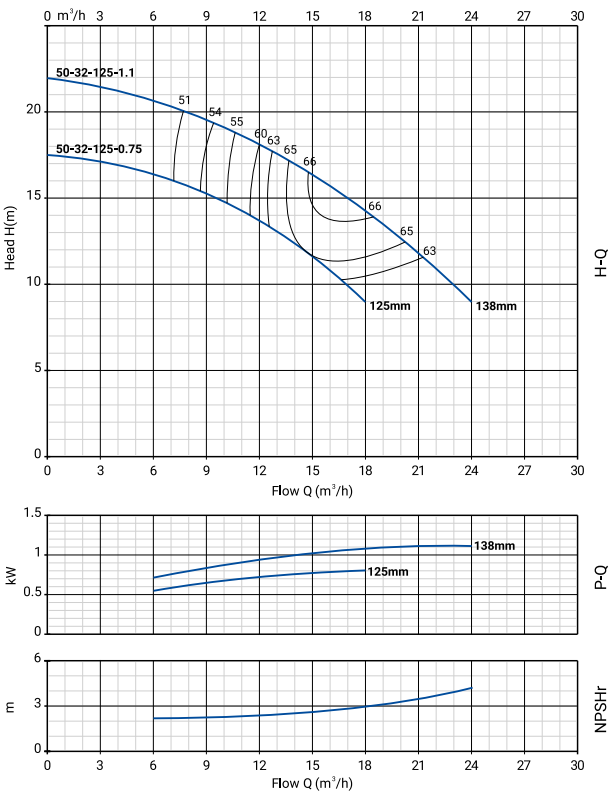

Модель | Артикул | P, кВт | Ǫн, м3/ч | Hн, м |
NBW 50-32-125-0.75/2-380-S-BQQE | 21069999 | 0,75 | 14 | 12,5 |
NBW 50-32-125-1.1/2-380-S-BQQE | 21069998 | 1,1 | 15 | 16,5 |

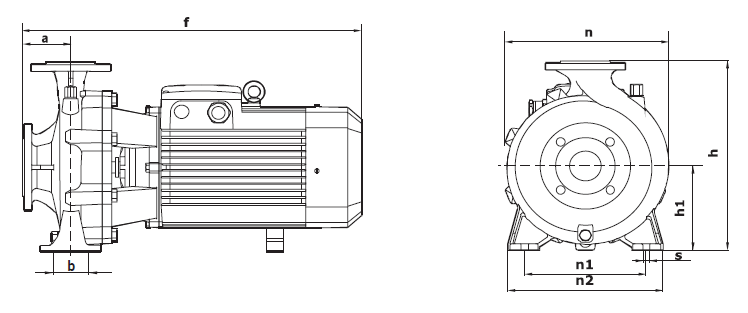

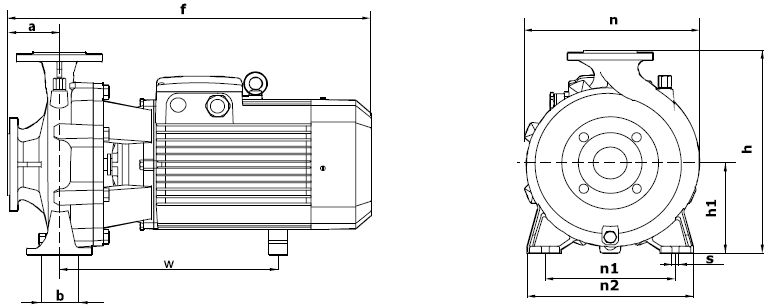

Модель | Габаритные и присоединительные размеры, мм | ||||||||||
a | f | h | h1 | h2 | n | n1 | n2 | w1 | w2 | s | |
NBW 50-32-125-0.75/2-380-S-BQQE | 80 | 435 | 255 | 114 | 141 | 202 | 140 | 190 | 35 | 35 | 15 |
NBW 50-32-125-1.1/2-380-S-BQQE | 80 | 435 | 255 | 114 | 141 | 202 | 140 | 190 | 35 | 35 | 15 |
