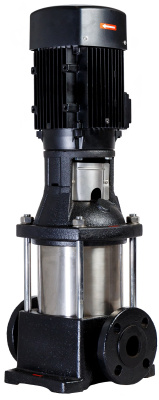

Насосы CV представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.
Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Области применения
Водоснабжение
- Фильтрация и перекачивание воды для станций водоснабжения
- Распределение воды из гидроузла
- Повышение давления в магистральных трубопроводах
- Повышение давления в высотных зданиях, гостиничных комплексах и т. п.
- Повышение давления в промышленных установках
Промышленность
Повышение давления:- в системах водоснабжения для технологических целей
- в моечных установках и системах очистки
- на автомойках
- в системах пожаротушения
- в системах охлаждения и кондиционирования воздуха
- в системах питания котлов и удаления конденсата
- в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости)
- в рыбоводстве
- растворов масел и спиртов
- гликолей и охлаждающих жидкостей
Водоочистка плавательных бассейнов
Ирригация
- Гидромелиорация полей (орошение)
- Дождевальные установки
- Капельное орошение

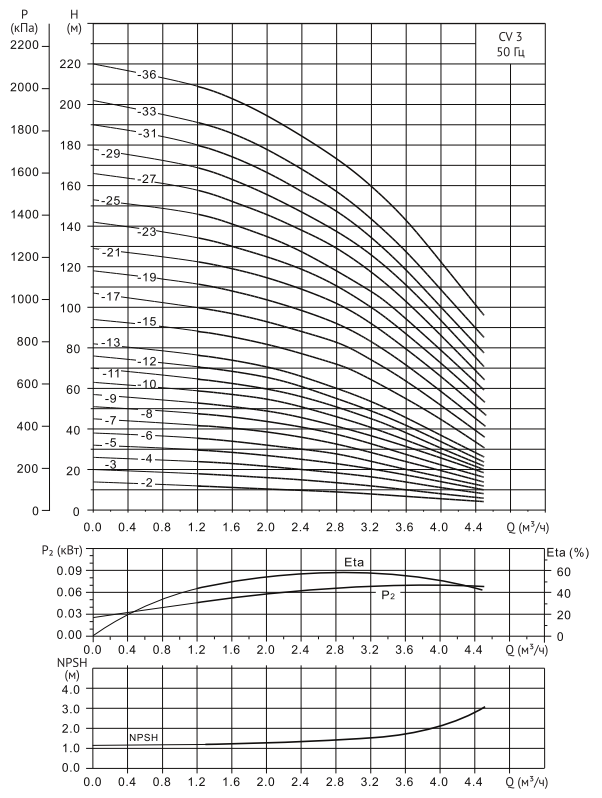

Диаграмма характеристик
Таблица характеристик
Модель |
Мощность P₂ (кВт) |
Q (м³/ч) | 1,2 | 1,6 | 2,0 | 2,4 | 2,8 | 3,0 | 3,2 | 3,4 | 3,6 |
4,0 |
CV 3-2 | 0,37 |
H (м) |
12 | 11,3 | 10,5 | 10 | 9 | 8,5 | 8 | 7,5 | 7 | 6 |
CV 3-3 |
0,37 |
18 | 17 | 16 | 15 | 14 | 13 | 12 | 11 | 10 | 8 | |
CV 3-4 |
0,37 |
24 | 23 | 21,5 | 20 | 18,5 | 17,5 | 16,5 | 15 | 13,5 | 11 | |
CV 3-5 |
0,37 |
20 | 28,5 | 27 | 25 | 23 | 22 | 20,5 | 19 | 17,5 |
14 |
|
CV 3-6 |
0,55 |
36 | 34 | 32 | 30 | 28 | 26 | 24 | 22 | 20 | 16,5 | |
CV 3-7 |
0,55 |
42 | 40,5 | 39 | 36 | 33 | 30,5 | 28,5 | 26 | 24 | 19,5 | |
CV 3-8 |
0,75 |
48 | 46 | 44 | 41 | 37 | 35 | 32,5 | 30 | 27 | 22,5 | |
CV 3-9 |
0,75 |
53 | 51 | 49 | 46 | 41,5 | 39 | 37 | 34 | 32 |
26 |
|
CV 3-10 | 0,75 | 59 | 57 | 55 | 51 | 46 | 43 |
41 |
37 |
34 |
28 |
|
CV 3-11 |
1,1 |
65 | 62,5 | 60 | 56 | 51 | 48 |
45 |
42 |
38 |
30,5 | |
CV 3-12 |
1,1 |
71 | 68 | 66 | 61 | 55 | 52 |
49 |
45,5 |
42 | 34 | |
CV 3-13 |
1,1 |
77 | 74 | 71 | 66 | 60 | 57 |
53 |
50 |
46 |
37 | |
CV 3-15 | 1,1 | 88 | 85 | 82 | 77 | 72 | 68,5 |
64 |
60 | 55 | 44 | |
CV 3-17 | 1,5 | 100 | 97 | 93 | 88 | 83 | 79 |
74 |
69 |
64 |
52 | |
CV 3-19 |
1,5 |
112 | 108 | 104 | 98 | 94 | 88 | 83 | 77 | 71 | 58 | |
CV 3-21 |
2,2 |
123 | 119 | 115 | 108 | 102 |
97 |
92 | 86 |
79 |
65 | |
CV 3-23 |
2,2 |
134 | 130 | 125 | 119 | 110 |
105 |
100 |
94 |
86 |
72 |
|
CV 3-25 |
2,2 |
146 | 141 | 135 | 128 | 118 | 113 | 108 | 102 | 94 |
79 |
|
CV 3-27 |
2,2 |
158 | 152 | 146 | 138 | 129 | 123 | 117 | 110 | 103 | 86 | |
CV 3-29 | 2,2 | 169 |
163 |
156 | 147 | 137 |
132 |
125 | 118 | 111 | 93 | |
CV 3-31 | 3,0 | 180 | 174 | 167 | 157 | 147 |
141 |
134 |
126 |
118 |
100 |
|
CV 3-33 | 3,0 | 191 | 186 | 178 | 168 | 157 |
150 |
143 |
135 |
127 |
108 |
|
CV 3-36 | 3,0 | 209 | 203 | 194 | 184 |
173 |
166 |
159 |
151 |
143 | 122 |
Конструкция и материалы
№ | Описание детали | Материал | EN/DIN | AISI/ASTM |
1 | Электродвигатель | |||
2 | Муфта вала | |||
3 | Головная часть насоса | Чугун | EN-JL 1030 | ASTM 25B |
4 | Торцевое уплотнение вала | |||
5 | Вал | Нержавеющая сталь | 1.4507 | AISI 420 |
6 | Напорный канал | Нержавеющая сталь | 1.4301 | AISI 304 |
7 | Рабочее колесо | Нержавеющая сталь | 1.4301 | AISI 304 |
8 | Блок рабочих колес | Нержавеющая сталь | 1.4301 | AISI 304 |
9 | Всасывающий канал | Нержавеющая сталь | 1.4301 | AISI 304 |
10 | Основание | Чугун | EN-JL 1030 | ASTM 25B |
11 | Щелевое уплотнение | PTFE | ||
12 | Цилиндрический кожух | Нержавеющая сталь | 1.4301 | AISI 304 |
13 | Уплотнение кожуха | EPDM/FKM |
Габаритный чертеж
Размеры и масса
Модель | Размер, мм | Масса, кг | ||||
B1 | B2 | B1+B2 | D1 | D2 | ||
CV 3-2 | 262 | 205 | 467 | 133 | 102 | 23 |
CV 3-3 | 280 | 205 | 485 | 133 | 102 | 23 |
CV 3-4 | 298 | 205 | 503 | 133 | 102 | 24 |
CV 3-5 | 316 | 205 | 521 | 133 | 102 | 24 |
CV 3-6 | 334 | 205 | 539 | 133 | 102 | 26 |
CV 3-7 | 352 | 205 | 557 | 133 | 102 | 26 |
CV 3-8 | 370 | 205 | 575 | 133 | 102 | 27 |
CV 3-9 | 388 | 205 | 593 | 133 | 102 | 27 |
CV 3-10 | 406 | 205 | 611 | 133 | 102 | 28 |
CV 3-11 | 430 | 241 | 671 | 154 | 111 | 30 |
CV 3-12 | 448 | 241 | 689 | 154 |
111 |
30 |
CV 3-13 | 466 | 241 | 707 | 154 |
111 |
32 |
CV 3-15 | 502 | 241 | 743 | 154 |
111 |
32 |
CV 3-17 | 538 | 241/293 | 779/831 | 154 | 111 | 36 |
CV 3-19 | 574 | 241/293 | 815/867 | 154 | 111 | 37 |
CV 3-21 | 618 | 275/293 | 893/911 | 154 | 116 | 40 |
CV 3-23 | 654 | 275/293 | 929/947 | 154 | 116 | 42 |
CV 3-25 | 690 | 275/293 | 965/983 | 154 | 116 | 44 |
CV 3-27 | 726 | 275/293 | 1001/1019 | 154 | 116 | 45 |
CV 3-29 | 762 | 293 | 1055 | 154 | 116 | 46 |
CV 3-31 | 798 | 293 | 1091 | 154 | 116 | 50 |
CV 3-33 | 834 | 293 | 1127 | 154 | 116 | 52 |
CV 3-36 | 888 | 293 | 1181 | 154 | 116 | 54 |
Гарантийный срок на насосы WELLMIX составляет 2 года со дня продажи; на бытовые дренажные насосы WELLMIX - 1 год со дня продажи.
