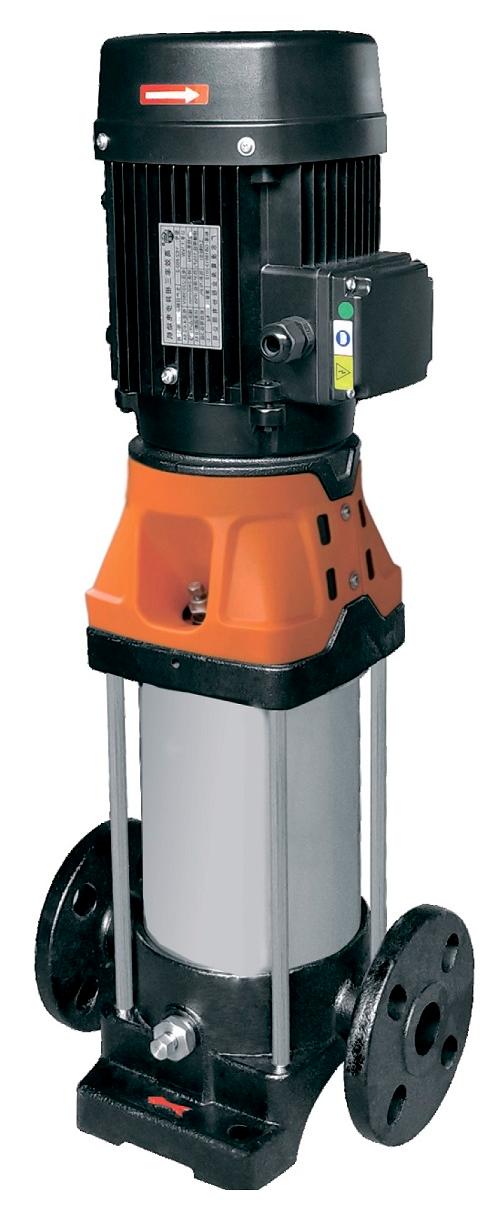

Вертикальные многоступенчатые насосы CV 1 (IE3)
Насосы CV представляют собой вертикальные многоступенчатые центробежные
насосы с нормальным всасыванием со стандартным электродвигателем.
Подробнее
от 38 697 ₽
Остатки на складах
Москва
Наличие: 1 шт.
Наличие: 1 шт. на складах
Ожидается
Москва
В пути: 2 шт.
Ожидается: 14.04.2025
В пути: 2 шт.
Ожидается: 09.05.2025
Ожидается: 4 шт.
Модель
- CV 1-2
- CV 1-3
- CV 1-4
- CV 1-5
- CV 1-6
- CV 1-7
- CV 1-8
- CV 1-9
- CV 1-10
- CV 1-11
- CV 1-12
- CV 1-13
- CV 1-15
- CV 1-17
- CV 1-19
- CV 1-21
- CV 1-23
- CV 1-25
- CV 1-27
- CV 1-30
- CV 1-33
- CV 1-36
Характеристики
|
Серия
|
CV |
|
Модель
|
CV 1 (IE3) |
Описание
Насосы CV представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.
Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Области применения
| Водоснабжение | |
| Фильтрация и перекачивание воды для станций водоснабжения | • |
| Распределение воды из гидроузла | • |
| Повышение давления в магистральных трубопроводах | • |
| Повышение давления в высотных зданиях, гостиничных комплексах и т. п. | • |
| Повышение давления в промышленных установках | • |
| Промышленность | |
| Повышение давления: |
|
| - в системах водоснабжения для технологических целей | • |
| - в моечных установках и системах очистки | • |
| - на автомойках | • |
| - в системах пожаротушения | • |
| Перекачивание жидкости: |
|
| - в системах охлаждения и кондиционирования воздуха | • |
| - в системах питания котлов и удаления конденсата | • |
| - в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости) | • |
| - в рыбоводстве | • |
| Перекачивание: | |
| - растворов масел и спиртов | • |
| - гликолей и охлаждающих жидкостей | • |
|
Водоподготовка
|
|
| Системы сверхтонкой фильтрации | ◦ |
| Системы обратного осмоса | ◦ |
| Системы умягчения, деминерализации, деионизации | ◦ |
| Системы дистилляции | ◦ |
| Сепараторы |
◦
|
| Плавательные бассейны | • |
| Ирригация | |
| Гидромелиорация полей (орошение) | • |
| Дождевальные установки | • |
| Капельное орошение | • |
• Рекомендуемое применение
◦ Возможное применение
Конструкция и материалы
| № | Описание детали | Материал | EN/DIN | AISI/ASTM |
| 1 | Электродвигатель | |||
| 2 | Головная часть насоса | Чугун | EN-JL 1030 | ASTM 25B |
| 3 | Муфта вала | |||
| 4 | Щит защитный | Нержавеющая сталь | 1.4301 | AISI 304 |
| 5 | Торцевое уплотнение вала | |||
| 6 | Крышка головной части | Нержавеющая сталь |
1.4301 |
AISI 304 |
| 7 | Напорный канал | Нержавеющая сталь |
1.4301 |
AISI 304 |
| 8 | Щелевое уплотнение | PTFE | ||
| 9 | Камера рабочего колеса | Нержавеющая сталь |
1.4301 |
AISI 304 |
| 10 | Всасывающий канал | Нержавеющая сталь |
1.4301 |
AISI 304 |
| 11 | Вал | Нержавеющая сталь | AISI 420 | |
| 12 | Рабочее колесо | Нержавеющая сталь |
1.4301 |
AISI 304 |
| 13 | Цилиндрический кожух | Нержавеющая сталь |
1.4301 |
AISI 304 |
| 14 | Уплотнение кожуха | EPDM/FKM | ||
| 15 | Основание | Чугун | EN-JL 1030 | ASTM 25B |

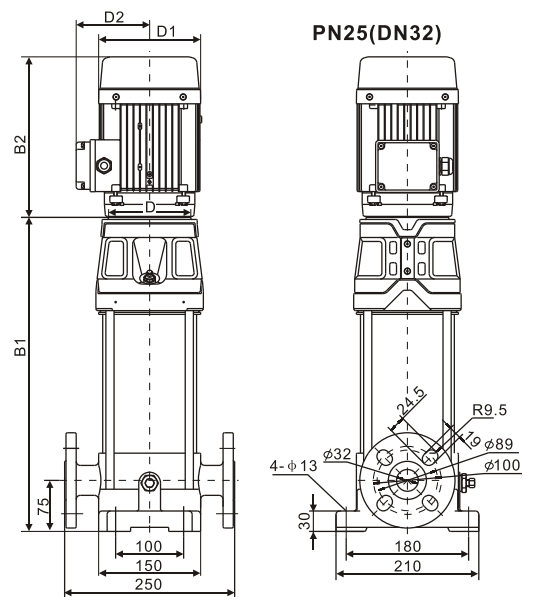

Габаритный чертеж
Технические характеристики CV 1 (IE3)
| Наименование | Артикул | Мощность | Размеры | Масса | |||
| B1 | B2 | D1 | D2 | ||||
| CV 1-2-0 (IE3) | 25019999 | 0,37 | 254 | 207 | 134 | 112 | 23 |
| CV 1-3-0 (IE3) | 25019998 | 0,37 | 272 | 207 | 134 | 112 | 23 |
| CV 1-4-0 (IE3) | 25019909 | 0,37 | 290 | 207 | 134 | 112 | 23 |
| CV 1-5-0 (IE3) | 25019997 | 0,37 | 308 | 207 | 134 | 112 | 24 |
| CV 1-6-0 (IE3) | 25019908 | 0,37 | 326 | 207 | 134 | 112 | 24 |
| CV 1-7-0 (IE3) | 25019996 | 0,37 | 344 | 207 | 134 | 112 | 25 |
| CV 1-8-0 (IE3) | 25019907 | 0,55 | 362 | 207 | 134 | 112 | 25 |
| CV 1-9-0 (IE3) | 25019995 | 0,55 | 380 | 207 | 134 | 112 | 26 |
| CV 1-10-0 (IE3) | 25019906 | 0,55 | 398 | 207 | 134 | 112 | 26 |
| CV 1-11-0 (IE3) | 25019905 | 0,55 | 416 | 207 | 134 | 112 | 27 |
| CV 1-12-0 (IE3) | 25019994 | 0,75 | 434 | 207 | 134 | 112 | 28 |
| CV 1-13-0 (IE3) | 25019904 | 0,75 | 452 | 207 | 134 | 112 | 29 |
| CV 1-15-0 (IE3) | 25019993 | 0,75 | 488 | 207 | 134 | 112 | 30 |
| CV 1-17-0 (IE3) | 25019992 | 1,1 | 534 | 240 | 150 | 118 | 32 |
| CV 1-19-0 (IE3) | 25019903 | 1,1 | 570 | 240 | 150 | 118 | 33 |
| CV 1-21-0 (IE3) | 25019902 | 1,1 | 606 | 240 | 150 | 118 | 34 |
| CV 1-23-0 (IE3) | 25019901 | 1,1 | 642 | 240 | 150 | 118 | 36 |
| CV 1-25-0 (IE3) | 25019900 | 1,5 | 688 | 240 | 150 | 118 | 43 |
| CV 1-27-0 (IE3) | 25019899 | 1,5 | 724 | 240 | 150 | 118 | 44 |
| CV 1-30-0 (IE3) | 25019898 | 1,5 | 778 | 240 | 150 | 118 | 46 |
| CV 1-33-0 (IE3) | 25019897 | 2,2 | 832 | 280 | 168 | 127 | 49 |
| CV 1-36-0 (IE3) | 25019896 | 2,2 | 889 | 280 | 168 | 127 | 50 |

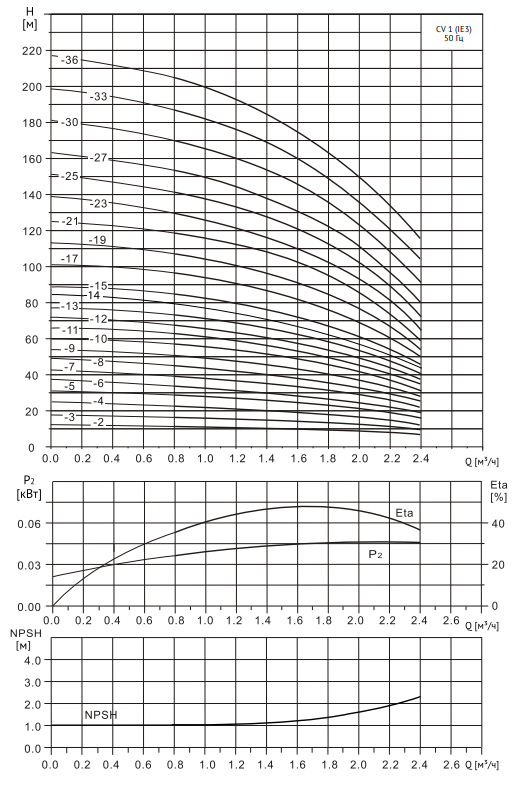

Диаграммы характеристик CV 1 (IE3)
Гарантия
Гарантийный срок на насосы WELLMIX составляет 2 года со дня продажи; на бытовые дренажные насосы WELLMIX - 1 год со дня продажи.
