Вертикальные многоступенчатые насосы CV 200 (IE3)
Насосы CV представляют собой вертикальные многоступенчатые центробежные
насосы с нормальным всасыванием со стандартным электродвигателем.
Подробнее
от 0 ₽
Нет в наличии
Модель СV
- CV 200-1-В
- CV 200-1-А
- CV 200-1
- CV 200-2-2В
- CV 200-2-2А
- CV 200-2-А
- CV 200-2
- CV 200-3-2В
- CV 200-3-А-В
- CV 200-3-2А
- CV 200-3-В
- CV 200-3-А
- CV 200-3
- CV 200-4-2В
- CV 200-4-2А
- CV 200-4-А
- CV 200-4
Характеристики
|
Серия
|
CV |
|
Модель
|
CV 200 (IE3) |
Описание
Насосы CV представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.
Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Области применения
| Водоснабжение | |
| Фильтрация и перекачивание воды для станций водоснабжения | • |
| Распределение воды из гидроузла | • |
| Повышение давления в магистральных трубопроводах | • |
| Повышение давления в высотных зданиях, гостиничных комплексах и т. п. | • |
| Повышение давления в промышленных установках | • |
| Промышленность | |
| Повышение давления: |
|
| - в системах водоснабжения для технологических целей | • |
| - в моечных установках и системах очистки | • |
| - на автомойках | • |
| - в системах пожаротушения | • |
| Перекачивание жидкости: |
|
| - в системах охлаждения и кондиционирования воздуха | • |
| - в системах питания котлов и удаления конденсата | • |
| - в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости) | • |
| - в рыбоводстве | • |
| Перекачивание: | |
| - растворов масел и спиртов | • |
| - гликолей и охлаждающих жидкостей | • |
|
Водоподготовка
|
|
| Системы сверхтонкой фильтрации | ◦ |
| Системы обратного осмоса | ◦ |
| Системы умягчения, деминерализации, деионизации | ◦ |
| Системы дистилляции | ◦ |
| Сепараторы |
◦
|
| Плавательные бассейны | • |
| Ирригация | |
| Гидромелиорация полей (орошение) | • |
| Дождевальные установки | • |
| Капельное орошение | • |
• Рекомендуемое применение
◦ Возможное применение
Конструкция и материалы
| № | Описание детали | Материал | EN/DIN | AISI/ASTM |
| 1 | Электродвигатель | |||
| 2 | Головная часть насоса | Чугун | EN-JL 1030 | ASTM 25B |
| 3 | Муфта вала | |||
| 4 | Щит защитный | Нержавеющая сталь | 1.4301 | AISI 304 |
| 5 | Торцевое уплотнение вала | |||
| 6 | Крышка головной части | Нержавеющая сталь |
1.4301 |
AISI 304 |
| 7 | Напорный канал | Нержавеющая сталь |
1.4301 |
AISI 304 |
| 8 | Щелевое уплотнение | PTFE | ||
| 9 | Камера рабочего колеса | Нержавеющая сталь |
1.4301 |
AISI 304 |
| 10 | Всасывающий канал | Нержавеющая сталь |
1.4301 |
AISI 304 |
| 11 | Вал | Нержавеющая сталь | AISI 420 | |
| 12 | Рабочее колесо | Нержавеющая сталь |
1.4301 |
AISI 304 |
| 13 | Цилиндрический кожух | Нержавеющая сталь |
1.4301 |
AISI 304 |
| 14 | Уплотнение кожуха | EPDM/FKM | ||
| 15 | Основание | Чугун | EN-JL 1030 | ASTM 25B |
Габаритный чертеж
Технические характеристики CV 200 (IE3)
| Наименование | Артикул | Мощность | Размеры | |||
| B1 | B2 | D1 | D2 | |||
| CV 200-1-B (IE3) | 25019737 | 18,5 | 915 | 542 | 313 | 257 |
| CV 200-1-A (IE3) | 25019738 | 22 | 915 | 580 | 356 | 270 |
| CV 200-1-0 (IE3) | 25019739 | 30 | 915 | 653 | 395 | 304 |
| CV 200-2-2B (IE3) | 25019734 | 37 | 1109 | 653 | 395 | 304 |
| CV 200-2-2A (IE3) | 25019735 | 45 | 1139 | 702 | 450 | 340 |
| CV 200-2-A (IE3) | 25019733 | 55 | 1139 | 772 | 490 | 370 |
| CV 200-2-0 (IE3) | 25019736 | 55 | 1139 | 772 | 490 | 370 |
| CV 200-3-2B (IE3) | 25019730 | 75 | 1333 | 840 | 550 | 410 |
| CV 200-3-AB (IE3) | 25019728 | 75 | 1333 | 840 | 550 | 410 |
| CV 200-3-2A (IE3) | 25019731 | 75 | 1333 | 840 | 550 | 410 |
| CV 200-3-B (IE3) | 25019727 | 75 | 1333 | 840 | 550 | 410 |
| CV 200-3-A (IE3) | 25019729 | 75 | 1333 | 840 | 550 | 410 |
| CV 200-3-0 (IE3) | 25019732 | 90 | 1333 | 890 | 550 | 410 |
| CV 200-4-2B (IE3) | 25019724 | 90 | 1527 | 890 | 550 | 410 |
| CV 200-4-2A (IE3) | 25019725 | 110 | 1527 | 1140 | 645 | 540 |
| CV 200-4-A (IE3) | 25019723 | 110 | 1527 | 1140 | 645 | 540 |
| CV 200-4-0 (IE3) | 25019726 | 110 | 1527 | 1140 | 645 | 540 |

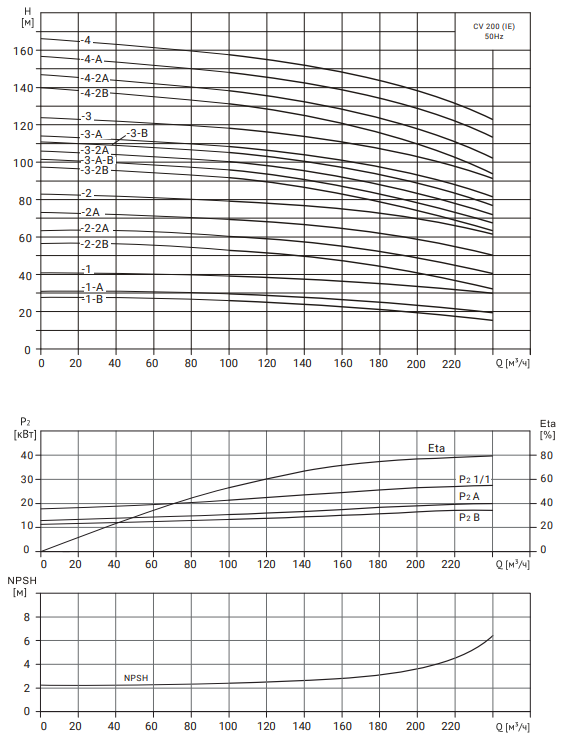

Диаграммы характеристик CV 200 (IE3)
Гарантия
Гарантийный срок на насосы WELLMIX составляет 2 года со дня продажи; на бытовые дренажные насосы WELLMIX - 1 год со дня продажи.
