Вертикальные многоступенчатые насосы CV 45 (IE3)

Насосы CV представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.

Подробнее

от 147 754 ₽

Остатки на складах

Новосибирск

Наличие: 4 шт.

Москва

Наличие: 6 шт.

Наличие: 10 шт. на складах

Модель СV

CV 45-1
CV 45-1-1
CV 45-2
CV 45-2-2
CV 45-3
CV 45-3-2
CV 45-4
CV 45-4-2
CV 45-5
CV 45-5-2
CV 45-6
CV 45-6-2
CV 45-7
CV 45-7-2
CV 45-8
CV 45-8-2
CV 45-9
CV 45-9-2
CV 45-10
CV 45-10-2
CV 45-11
CV 45-11-2
CV 45-12
CV 45-12-2
CV 45-13

Характеристики

Серия	CV
Модель	CV 45 (IE3)

Описание

Насосы CV представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.

Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.

Области применения

Водоснабжение
Фильтрация и перекачивание воды для станций водоснабжения	•
Распределение воды из гидроузла	•
Повышение давления в магистральных трубопроводах	•
Повышение давления в высотных зданиях, гостиничных комплексах и т. п.	•
Повышение давления в промышленных установках	•
Промышленность
Повышение давления:
- в системах водоснабжения для технологических целей	•
- в моечных установках и системах очистки	•
- на автомойках	•
- в системах пожаротушения	•
Перекачивание жидкости:
- в системах охлаждения и кондиционирования воздуха	•
- в системах питания котлов и удаления конденсата	•
- в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости)	•
- в рыбоводстве	•
Перекачивание:
- растворов масел и спиртов	•
- гликолей и охлаждающих жидкостей	•
Водоподготовка
Системы сверхтонкой фильтрации	◦
Системы обратного осмоса	◦
Системы умягчения, деминерализации, деионизации	◦
Системы дистилляции	◦
Сепараторы	◦
Плавательные бассейны	•
Ирригация
Гидромелиорация полей (орошение)	•
Дождевальные установки	•
Капельное орошение	•

• Рекомендуемое применение

◦ Возможное применение

Конструкция и материалы

№	Описание детали	Материал	EN/DIN	AISI/ASTM
1	Электродвигатель
2	Головная часть насоса	Чугун	EN-JL 1030	ASTM 25B
3	Муфта вала
4	Щит защитный	Нержавеющая сталь	1.4301	AISI 304
5	Торцевое уплотнение вала
6	Крышка головной части	Нержавеющая сталь	1.4301	AISI 304
7	Напорный канал	Нержавеющая сталь	1.4301	AISI 304
8	Щелевое уплотнение	PTFE
9	Камера рабочего колеса	Нержавеющая сталь	1.4301	AISI 304
10	Всасывающий канал	Нержавеющая сталь	1.4301	AISI 304
11	Вал	Нержавеющая сталь		AISI 420
12	Рабочее колесо	Нержавеющая сталь	1.4301	AISI 304
13	Цилиндрический кожух	Нержавеющая сталь	1.4301	AISI 304
14	Уплотнение кожуха	EPDM/FKM
15	Основание	Чугун	EN-JL 1030	ASTM 25B

Габаритный чертеж

Технические характеристики CV 45 (IE3)

Наименование	Артикул	Мощность	Размеры				Масса
Наименование	Артикул	Мощность	B1	B2	D1	D2	Масса
CV 45-1-1 (IE3)	25019819	3	480	300	168	127	86
CV 45-1-0 (IE3)	25019923	4	480	323	200	146	86
CV 45-2-2 (IE3)	25019921	5,5	668	379	212	160	102
CV 45-2-0 (IE3)	25019922	7,5	668	417	212	160	102
CV 45-3-2 (IE3)	25019919	11	806	448	255	178	175
CV 45-3-0 (IE3)	25019920	11	806	448	255	178	175
CV 45-4-2 (IE3)	25019917	15	886	489	255	178	187
CV 45-4-0 (IE3)	25019918	15	886	489	255	178	187
CV 45-5-2 (IE3)	25019817	18,5	966	542	313	257	208
CV 45-5-0 (IE3)	25019818	18,5	966	542	313	257	208
CV 45-6-2 (IE3)	25019916	22	1046	580	356	270	251
CV 45-6-0 (IE3)	25019816	22	1046	580	356	270	251
CV 45-7-2 (IE3)	25019814	30	1126	653	395	304	315
CV 45-7-0 (IE3)	25019815	30	1126	653	395	304	315
CV 45-8-2 (IE3)	25019812	30	1206	653	395	304	319
CV 45-8-0 (IE3)	25019813	30	1206	653	395	304	319
CV 45-9-2 (IE3)	25019810	30	1286	653	395	304	323
CV 45-9-0 (IE3)	25019811	37	1286	653	395	304	323
CV 45-10-2 (IE3)	25019808	37	1366	653	395	304	347
CV 45-10-0 (IE3)	25019809	37	1366	653	395	304	347
CV 45-11-2 (IE3)	25019806	45	1446	700	470	345	413
CV 45-11-0 (IE3)	25019807	45	1446	700	470	345	413
CV 45-12-2 (IE3)	25019804	45	1526	700	470	345	417
CV 45-12-0 (IE3)	25019805	45	1526	700	470	345	417
CV 45-13-2 (IE3)	25019803	45	1606	700	470	345	421

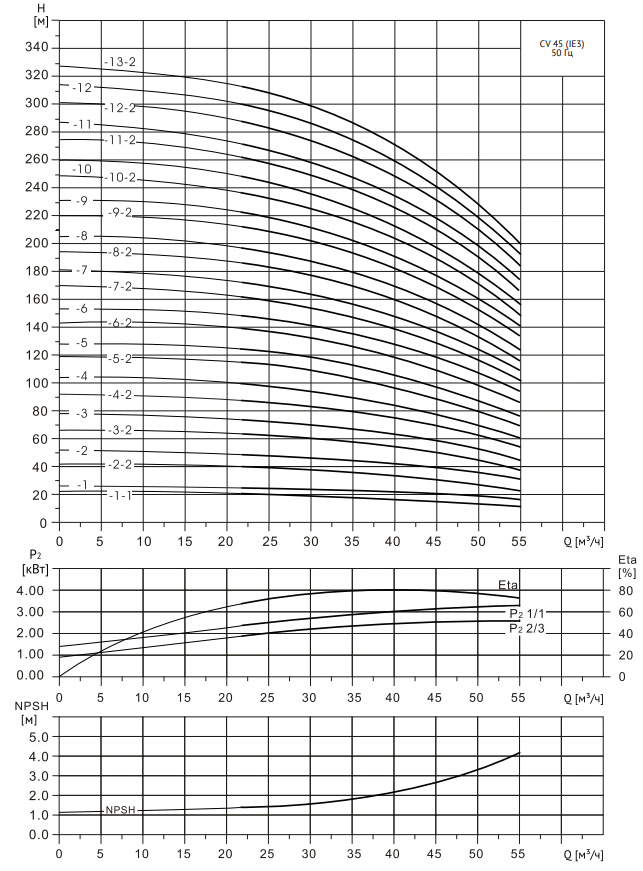

Диаграммы характеристик CV 45 (IE3)

Гарантия

Гарантийный срок на насосы WELLMIX составляет 2 года со дня продажи; на бытовые дренажные насосы WELLMIX - 1 год со дня продажи.

Каталог CV IE3, CV, CVF 10.06.2024 14,1 мб

Руководство_по_монтажу_CVF_CV_10_06_2024 3,5 мб

Листы данных

Лист данных CV 45-1-0 IE3 220 кб

Лист данных CV 45-1-1 IE3 220,8 кб

Лист данных CV 45-2-0 IE3 222,1 кб

Лист данных CV 45-2-2 IE3 220,7 кб

Лист данных CV 45-3-0 IE3 226,6 кб

Лист данных CV 45-3-2 IE3 224 кб

Лист данных CV 45-4-0 IE3 226,9 кб

Лист данных CV 45-4-2 IE3 224,8 кб

Лист данных CV 45-5-0 IE3 228,3 кб

Лист данных CV 45-5-2 IE3 228,5 кб

Лист данных CV 45-6-0 IE3 234,3 кб

Лист данных CV 45-6-2 IE3 232,9 кб

Лист данных CV 45-7-0 IE3 234,5 кб

Лист данных CV 45-7-2 IE3 233,7 кб

Лист данных CV 45-8-0 IE3 237 кб

Лист данных CV 45-8-2 IE3 239,5 кб

Лист данных CV 45-9-0 IE3 241,3 кб

Лист данных CV 45-9-2 IE3 239,5 кб

Лист данных CV 45-10-0 IE3 249,1 кб

Лист данных CV 45-10-2 IE3 251,6 кб

Лист данных CV 45-11-0 IE3 249,4 кб

Лист данных CV 45-11-2 IE3 249,8 кб

Лист данных CV 45-12-0 IE3 250,8 кб

Лист данных CV 45-12-2 IE3 249,6 кб

Лист данных CV 45-13-2 IE3 251,4 кб
