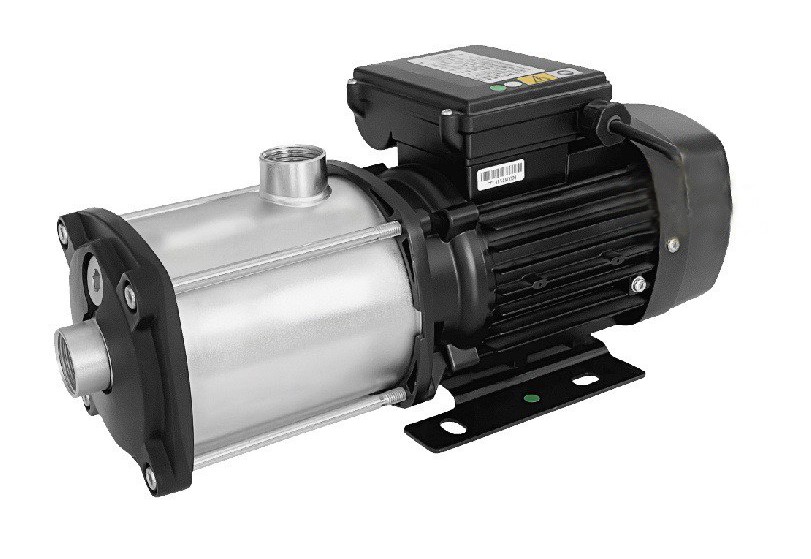

Горизонтальные многоступенчатые насосы CMI 12 (с рабочими колесами повышенной производительности)
Новинка
от 39 629 ₽
Нет в наличии
Модель
- CMI 12-10B-BQCE
- CMI 12-10BT-BQCE
- CMI 12-20B-BQCE
- CMI 12-20BT-BQCE
- CMI 12-30B-BQCE
- CMI 12-30BT-BQCE
- CMI 12-40B-BQCE
- CMI 12-40BT-BQCE
- CMI 12-50BT-BQCE
Характеристики
|
Серия
|
CMI |
Описание
ОБЩИЕ СВЕДЕНИЯ
CMI – серия горизонтальных многоступенчатых насосов с гидравлической частью из нержавеющий стали.
Насосы CMI предназначены для перекачивания чистой воды и жидкостей, химически не агрессивных к материалам насоса.
Присоединение насоса к трубопроводам резьбовое.
ОСОБЕННОСТИ КОНСТРУКЦИИCMI – серия горизонтальных многоступенчатых насосов с гидравлической частью из нержавеющий стали.
Насосы CMI предназначены для перекачивания чистой воды и жидкостей, химически не агрессивных к материалам насоса.
Присоединение насоса к трубопроводам резьбовое.
– все компоненты гидравлической части выполнены из нержавеющей стали
– многоступенчатые камеры с рабочими колеса находятся в едином корпусе
– рабочие колеса смонтированы на единый вал с электродвигателем
– компактные габаритные размеры
ОБЛАСТИ ПРИМЕНЕНИЯ
– многоступенчатые камеры с рабочими колеса находятся в едином корпусе
– рабочие колеса смонтированы на единый вал с электродвигателем
– компактные габаритные размеры
– перекачивание воды в системах водоснабжения;
– повышение давления в высотных зданиях, промышленных установках;
– перекачивание воды в системах сверхтонкой фильтрации и обратного осмоса;
– перекачивание производственных технологических жидкостей;
– перекачивание жидкости в системах отопления, кондиционирования, вентиляции;
– системы пожаротушения.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
– повышение давления в высотных зданиях, промышленных установках;
– перекачивание воды в системах сверхтонкой фильтрации и обратного осмоса;
– перекачивание производственных технологических жидкостей;
– перекачивание жидкости в системах отопления, кондиционирования, вентиляции;
– системы пожаротушения.
Насос не предназначен для установки в условиях воздействия агрессивных и взрывоопасных сред. Относительная влажность воздуха не должна превышать 95%, температура окружающей среды должна находится в диапазоне от 0 до +50 °С.
Если температура окружающей среды превышает рекомендованную максимальную температуру, то эксплуатировать электродвигатель в режиме полной нагрузки не рекомендуется по причине недостаточного охлаждения. В таких случаях необходимо использовать электродвигатель большей мощности.
Температура перекачиваемой жидкости должна находится в диапазоне от -20 до +120 °С. Максимальное рабочее давление составляет 10 бар.
КОНСТРУКЦИЯ
Если температура окружающей среды превышает рекомендованную максимальную температуру, то эксплуатировать электродвигатель в режиме полной нагрузки не рекомендуется по причине недостаточного охлаждения. В таких случаях необходимо использовать электродвигатель большей мощности.
Температура перекачиваемой жидкости должна находится в диапазоне от -20 до +120 °С. Максимальное рабочее давление составляет 10 бар.
КОНСТРУКЦИЯ
| № | Наименование | № | Наименование |
| 1 | Транспортировочная заглушка | 12 | Рабочее колесо |
| 2 | Заглушка | 13 | Промежуточная рабочая камера |
| 3 | Уплотнительное кольцо | 14 | Длинная втулка |
| 4 | Стяжной болт | 15 | Диффузор |
| 5 | Передняя крышка насоса | 16 | Короткая втулка |
| 6 | Корпус насоса | 17 | Шайба |
| 7 | Уплотнительное кольцо | 18 | Торцевое уплотнение |
| 8 | Гайка | 19 | Уплотнительное кольцо |
| 9 | Гравёр | 20 | Клеммная коробка |
| 10 | Гайка прижимная | 21 | Электродвигаель |
| 11 | Первая рабочая камера |
ЭЛЕКТРОДВИГАТЕЛЬ
Насосы CMI оснащаются электродвигателями закрытого типа с вентиляторным охлаждением. Частота вращения вала составляет 2900 об/мин, мощность - от 0,25 до 4,0 кВт.
Питание электродвигателя осуществляется от сети с напряжением 220В или 380В и частотой 50 Гц. Степень пыле- и влагозащиты: IP55, класс изоляции F.
Класс энергоэффективности 1-фазных двигателей – IE1, 3-фазных – IE2.
Насосы CMI оснащаются электродвигателями закрытого типа с вентиляторным охлаждением. Частота вращения вала составляет 2900 об/мин, мощность - от 0,25 до 4,0 кВт.
Питание электродвигателя осуществляется от сети с напряжением 220В или 380В и частотой 50 Гц. Степень пыле- и влагозащиты: IP55, класс изоляции F.
Класс энергоэффективности 1-фазных двигателей – IE1, 3-фазных – IE2.

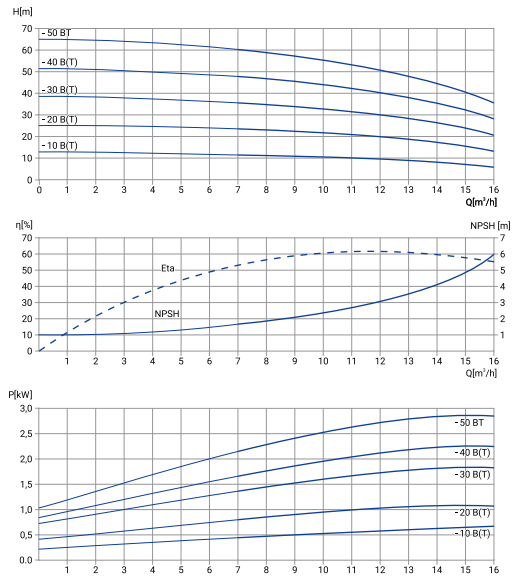

| Модель | Артикул | Qном, м3/ч | Нном, м | Р2, кВт | Напряжение, В | Ток, А | Защита по току | Масса, кг |
| CMI 12-10B-BQCE | 28019897 | 12 | 10 | 0,75 | 1х220 | 5,2 | есть | 11 |
| CMI 12-10BT-BQCE | 28019896 | 12 | 10 | 0,75 | 3х380 | 1,8 | нет | 11 |
| CMI 12-20B-BQCE | 28019895 | 12 | 20 | 1,1 | 1х220 | 7 | есть | 12 |
| CMI 12-20BT-BQCE | 28019894 | 12 | 20 | 1,1 | 3х380 | 2,6 | нет | 12 |
| CMI 12-30B-BQCE | 28019893 | 12 | 30 | 1,85 | 1х220 | 13 | есть | 22 |
| CMI 12-30BT-BQCE | 28019892 | 12 | 30 | 1,85 | 3х380 | 4,1 | нет | 22 |
| CMI 12-40B-BQCE | 28019891 | 12 | 40 | 2,2 | 1х220 | 14 | есть | 23 |
| CMI 12-40BT-BQCE | 28019890 | 12 | 40 | 2,2 | 3х380 | 4,9 | нет | 23 |
| CMI 12-50BT-BQCE | 28019889 | 12 | 50 | 3 | 3х380 | 6,3 | нет | 26 |
|

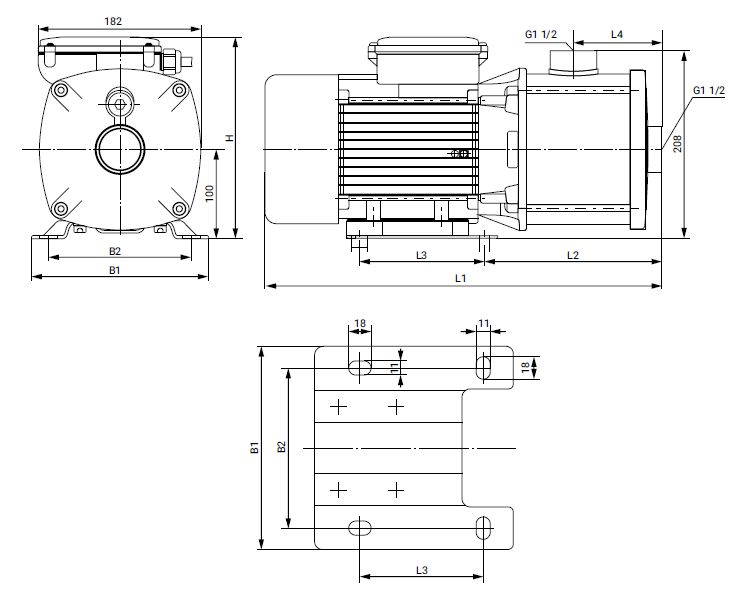

Модель |
Размеры, мм | ||||||
| L1 | L2 | L3 | L4 | H | B1 | B2 | |
| CMI 12-10B-BQCE | 377 | 185 | 96 | 100 | 206 | 158 | 125 |
| CMI 12-10BT-BQCE | 377 | 185 | 96 | 100 | 212 | 158 | 125 |
| CMI 12-20B-BQCE | 402 | 200 | 96 | 100 | 214 | 158 | 125 |
| CMI 12-20BT-BQCE | 402 | 200 | 96 | 100 | 217 | 158 | 125 |
| CMI 12-30B-BQCE | 449 | 200 | 140 | 100 | 244 | 199 | 160 |
| CMI 12-30BT-BQCE | 402 | 200 | 96 | 100 | 217 | 158 | 125 |
| CMI 12-40B-BQCE | 479 | 200 | 140 | 130 | 244 | 199 | 160 |
| CMI 12-40BT-BQCE | 438 | 200 | 96 | 130 | 217 | 158 | 125 |
| CMI 12-50BT-BQCE | 539 | 290 | 140 | 190 | 212 | 199 | 160 |
Гарантия
Гарантийный срок на насосы WELLMIX составляет 2 года со дня продажи; на бытовые дренажные насосы WELLMIX - 1 год со дня продажи.
