NBW 50-32-250 (2 полюса двигателя, рабочее колесо - чугун)
Насосы серии NBW предназначены для перекачивания чистой воды и жидкостей, химически не агрессивных к материалам насоса
Подробнее
от 91 500 ₽
Остатки на складах
Новосибирск
Наличие: 5 шт.
Наличие: 5 шт. на складах
Модель
- NBW 50-32-250-5.5/2
- NBW 50-32-250-7.5/2
- NBW 50-32-250-9.2/2
- NBW 50-32-250-11.0/2
- NBW 50-32-250-15.0/2
Характеристики
Серия
|
NBW |
Описание
Общие сведения
Насосы серии NBW предназначены для перекачивания чистой воды и жидкостей, химически не агрессивных к материалам насоса.
Насосы являются стандартными одноступенчатыми несамовсасывающими с горизонтально расположенным валом, осевым всасывающим и радиальным напорным патрубками.
Присоединение трубопроводов к насосу фланцевое.
Размеры и номинальные характеристики соответствуют стандарту EN 733. Подача насосов составляет от 0 до 500 м3/ч, напор от 0 до 131 м.
Температура перекачиваемой жидкости от -10 °С до +120 °С.
Области применения
— системы повышения давления в коммунальном водоснабжении
— системы повышения давления в производственных зданиях
— системы водоподготовки
— системы пожаротушения
— перекачивание жидкости в системах отопления, кондиционирования, вентиляции
— системы орошения
— циркуляция в климатических системах
Условия эксплуатации
Насос не предназначен для установки в условиях воздействия агрессивных и взрывоопасных сред. Относительная влажность воздуха не должна превышать 95%, температура окружающей среды должна находится в диапазоне от -10 °С до +50 °С.
Если температура окружающей среды превышает рекомендованную максимальную температуру или максимальную высоту над уровнем моря, то эксплуатировать электродвигатель в режиме полной нагрузки не рекомендуется по причине недостаточного охлаждения. В таких случая необходимо использовать электродвигатель большей мощности.
Конструкция
Электродвигатель
Насосы NBW оснащаются стандартными электродвигателями закрытого типа с вентиляторным охлаждением. Частота вращения составляет 2900 об/мин (2-полюсные) или 1450 об/мин (4-полюсные). Мощность 2-полюсных двигателей составляет от 0,75 до 160 кВт, мощность 4-полюсных двигателей - от 3 до 132 кВт. Питание электродвигателя осуществляется от сети с напряжением 380В и частотой 50 Гц.
Степень пыле- и влаго-защиты: IP55, класс F.
Насосы серии NBW предназначены для перекачивания чистой воды и жидкостей, химически не агрессивных к материалам насоса.
Насосы являются стандартными одноступенчатыми несамовсасывающими с горизонтально расположенным валом, осевым всасывающим и радиальным напорным патрубками.
Присоединение трубопроводов к насосу фланцевое.
Размеры и номинальные характеристики соответствуют стандарту EN 733. Подача насосов составляет от 0 до 500 м3/ч, напор от 0 до 131 м.
Температура перекачиваемой жидкости от -10 °С до +120 °С.
Области применения
— системы повышения давления в коммунальном водоснабжении
— системы повышения давления в производственных зданиях
— системы водоподготовки
— системы пожаротушения
— перекачивание жидкости в системах отопления, кондиционирования, вентиляции
— системы орошения
— циркуляция в климатических системах
Условия эксплуатации
Насос не предназначен для установки в условиях воздействия агрессивных и взрывоопасных сред. Относительная влажность воздуха не должна превышать 95%, температура окружающей среды должна находится в диапазоне от -10 °С до +50 °С.
Если температура окружающей среды превышает рекомендованную максимальную температуру или максимальную высоту над уровнем моря, то эксплуатировать электродвигатель в режиме полной нагрузки не рекомендуется по причине недостаточного охлаждения. В таких случая необходимо использовать электродвигатель большей мощности.
Конструкция
№ | Деталь | Материал |
1 | Корпус насоса | Нерж. сталь AISI 304/чугун НТ200 |
2 | Рабочее колесо | Чугун НТ200 |
3 | Торцевое уплотнение | |
4 | Уплотнительное кольцо | Резина |
5 | Фонарь | Чугун НТ200 |
6 | Уплотнение вала | Резина |
7 | Вал | Нерж. сталь AISI 304 |
8 | Подшипник | |
9 | Ротор | Углеродистая сталь |
10 | Корпус двигателя | Алюминий |
11 | Дополнительная опора | Пластик |
12 | Задняя крышка | Чугун |
13 | Уплотнение вала | Резина |
14 | Крышка вентилятора | Алюминий |
15 | Вентилятор охлаждения | Пластик |
16 | Крепёжный болт | Сталь |
17 | Крышка платы управления | Алюминий |
18 | Плата управления | Пластик |
19 | Крепление рабочего колеса | Сталь |
20 | Защитный экран | Резина |
21 | Крепёжный болт | Сталь |
22 | Гайка рабочего колеса | Оцинкованная сталь |
23 | Выпускной клапан | Латунь |
24 | Прокладка фланца | Резина |
25 | Ответный фланец | Оцинкованная сталь |
26 | Болты фланца | Сталь |
Электродвигатель
Насосы NBW оснащаются стандартными электродвигателями закрытого типа с вентиляторным охлаждением. Частота вращения составляет 2900 об/мин (2-полюсные) или 1450 об/мин (4-полюсные). Мощность 2-полюсных двигателей составляет от 0,75 до 160 кВт, мощность 4-полюсных двигателей - от 3 до 132 кВт. Питание электродвигателя осуществляется от сети с напряжением 380В и частотой 50 Гц.
Степень пыле- и влаго-защиты: IP55, класс F.

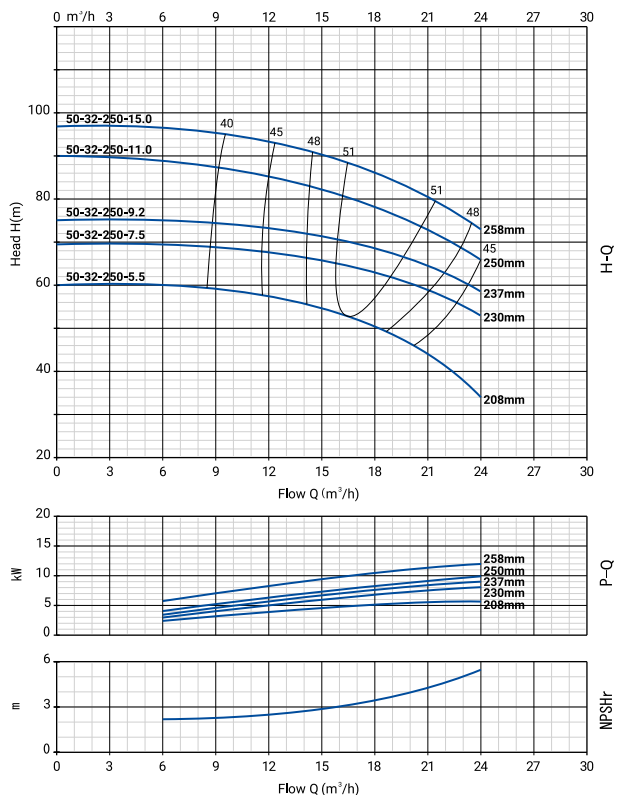

Модель | Артикул | P, кВт | Ǫн, м3/ч | Hн, м |
NBW 50-32-250-5.5/2-380-G-BQQE | 21069992 | 5,5 | 16,5 | 51,5 |
NBW 50-32-250-7.5/2-380-G-BQQE | 21069990 | 7,5 | 16 | 64,5 |
NBW 50-32-250- 9.2/2-380-G-BQQE | 21069989 | 9,2 | 17,5 | 69 |
NBW 50-32-250-11.0/2-380-G-BQQE | 21069988 | 11 | 18 | 78 |
NBW 50-32-250-15.0/2-380-G-BQQE | 21069987 | 15 | 19 | 84 |

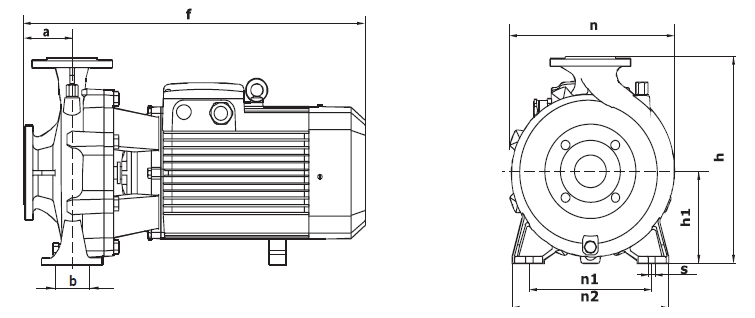

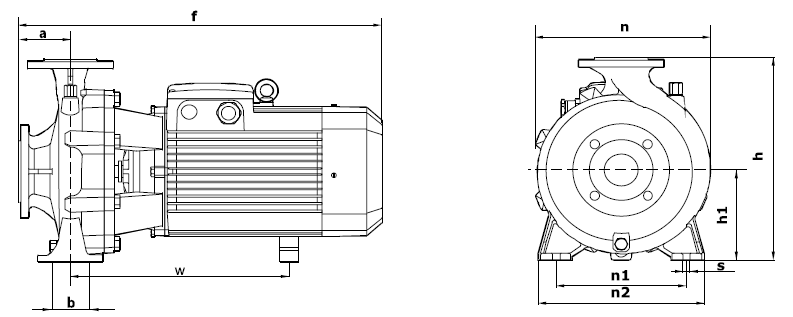

Модель | Габаритные и присоединительные размеры, мм | ||||||||||
a | f | h | h1 | h2 | n | n1 | n2 | w1 | w2 | s | |
NBW 50-32-250-5.5/2-380-G-BQQE | 88 | 590 | 405 | 186 | 219 | 333 | 250 | 328 | 49 | 49 | 16 |
NBW 50-32-250-7.5/2-380-G-BQQE | 88 | 590 | 405 | 186 | 219 | 333 | 250 | 328 | 49 | 49 | 16 |
NBW 50-32-250- 9.2/2-380-G-BQQE | 160 | 610 | 362 | 162 | 200 | 330 | 216 | 280 | 37 | 37 | 14 |
NBW 50-32-250-11.0/2-380-G-BQQE | 160 | 610 | 362 | 162 | 200 | 330 | 216 | 280 | 37 | 37 | 14 |
NBW 50-32-250-15.0/2-380-G-BQQE | 94 | 712 | 415 | 186 | 229 | 327 | 250 | 327 | 37 | 37 | 14 |
