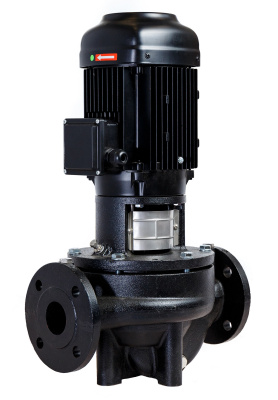

Одноступенчатые центробежные насосы TG 65
Одноступенчатые центробежные насосы TG с патрубками одинакового диаметра, расположенными в одну в линию («in-line»).
Подробнее
от 77 204 ₽
Нет в наличии
Модель
- TG 65-15/2
- TG 65-15/2T
- TG 65-19/2T
- TG 65-22/2T
- TG 65-30/2T
- TG 65-34/2T
- TG 65-40/2T
- TG 65-50/2T
- TG 65-61/2T
Характеристики
|
Серия
|
TG 65 |
|
Модель
|
TG 65 |
Описание
Насосы серии TG – одноступенчатые центробежные насосы с патрубками одинакового диаметра, расположенными в одну в линию («in-line»).
Насосы данной серии имеют штампованное рабочее колесо из чугуна марки НТ200. Доступны во фланцевом исполнении.
Насосы оснащены асинхронным электродвигателем с воздушным охлаждением. Конструкция насоса позволяет снять головную часть насоса (двигатель, фонарь и рабочее колесо) для технического или сервисного обслуживания без полного демонтажа насоса с трубопровода.

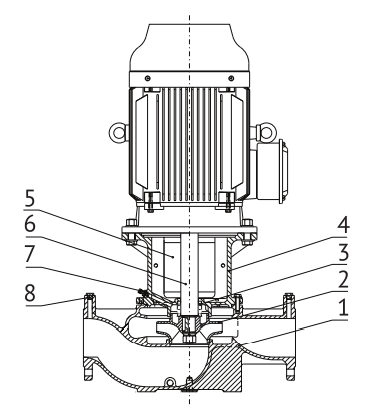

Разрез насоса TG
|
1. Корпус насоса 2. Рабочее колесо 3. Торцевое уплотнение вала 4. Основание двигателя 5. Защитный кожух 6. Вал 7. Винт выпуска воздуха 8. Заправочная пробка |
Область применения
Одноступенчатые центробежные насосы TG с патрубками («in-line») предназначены для перекачивания воды в системах:
- отопления;
- горячего водоснабжения (ГВС);
- вентиляции;
- кондиционирования.
Насосы данной серии применяются для перекачивания воды в жилых районах, учреждениях и на промышленных предприятиях.
Условия эксплуатации
Насосы серии TG предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материалы насоса.
Вязкость
Перекачивание жидкостей с плотностью или кинематической вязкостью большими, чем у воды, приводит к падению давления, снижению гидравлических характеристик и увеличению потребления энергии. В этом случае насос должен быть оснащен двигателем большей мощности.
Вязкость
Перекачивание жидкостей с плотностью или кинематической вязкостью большими, чем у воды, приводит к падению давления, снижению гидравлических характеристик и увеличению потребления энергии. В этом случае насос должен быть оснащен двигателем большей мощности.

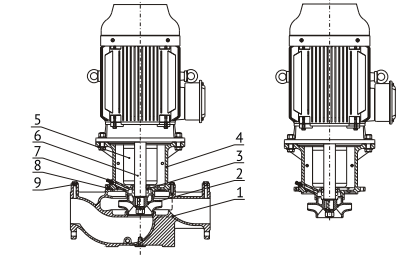

Материалы исполнения насосов
| № | Деталь | Материал |
| 1 | Корпус насоса | Чугун HT 200 |
| 2 | Рабочее колесо | Чугун HT 200 |
| 3 | Торцевое уплотнение | |
| 4 | Фонарь | Чугун |
| 5 | Защитный кожух | Нерж. сталь AISI 304 |
| 6 | Вал | Сталь 45 |
| 7 | Пробка для выпуска воздуха | Нерж. сталь AISI 304 |
| 8 | Уплотнение | EPDM |
| 9 | Пробка | Нерж. сталь AISI 304 |

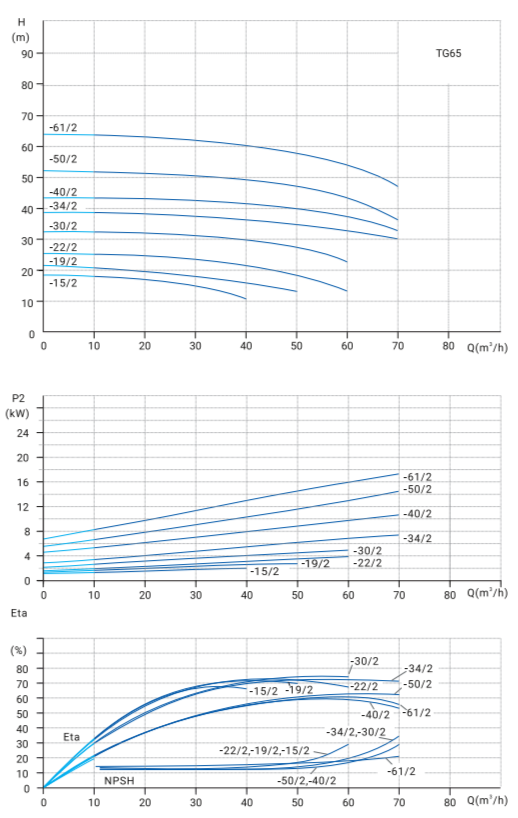

Гидравлические характеристики:

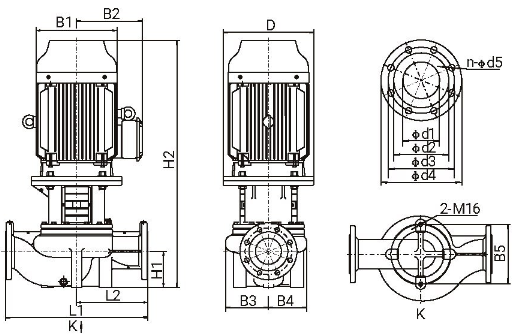

Размеры
| Модель | Размеры, мм | Масса нетто, кг | Масса брутто, кг | ||||||||||||||
| D | B1 | B2 | B3 | B4 | B5 | H1 | H2 | L1 | L2 | d1 | d2 | d3 | d4 | n-ød5 | |||
| TG 65-15/2(T) | 172 | 166 | 144 | 146 | 122 | 144 | 105 | 576 | 360 | 180 | ø65 | ø110 | ø145 | ø185 | 4-ø18 | 49 | 55 |
| TG 65-19/2T | 172 | 166 | 144 | 146 | 122 | 144 | 105 | 596 | 360 | 180 | ø65 | ø110 | ø145 | ø185 | 4-ø18 | 53 | 60 |
| TG 65-22/2T | 220 | 210 | 170 | 146 | 122 | 144 | 105 | 642 | 360 | 180 | ø65 | ø110 | ø145 | ø185 | 4-ø18 | 63 | 71 |
| TG 65-30/2T | 260 | 255 | 188 | 146 | 122 | 144 | 105 | 748 | 360 | 180 | ø65 | ø110 | ø145 | ø185 | 4-ø18 | 82 | 92 |
| TG 65-34/2T | 260 | 255 | 188 | 146 | 122 | 144 | 105 | 748 | 360 | 180 | ø65 | ø110 | ø145 | ø185 | 4-ø18 | 85 | 95 |
| TG 65-40/2T | 350 | 313 | 255 | 179 | 163 | 144 | 125 | 888 | 475 | 238 | ø65 | ø110 | ø145 | ø185 | 4-ø18 | 171 | 183 |
| TG 65-50/2T | 350 | 313 | 255 | 179 | 163 | 144 | 125 | 888 | 475 | 238 | ø65 | ø110 | ø145 | ø185 | 4-ø18 | 181 | 193 |
| TG 65-61/2T | 350 | 313 | 255 | 179 | 163 | 144 | 125 | 932 | 475 | 238 | ø65 | ø110 | ø145 | ø185 | 4-ø18 | 198 | 214 |
Гарантия
Гарантийный срок на насосы WELLMIX составляет 2 года со дня продажи; на бытовые дренажные насосы WELLMIX - 1 год со дня продажи.
Листы данных
TG 65-15 2
332,8 кб
TG 65-15 2T
337,8 кб
TG 65-19 2T
337,2 кб
TG 65-22 2Т
548,2 кб
TG 65-30 2Т
551,3 кб
TG 65-34 2T
339,1 кб
TG 65-40 2T
326,7 кб
TG 65-50 2T
322,5 кб
TG 65-61 2T
686,1 кб
