Горизонтальные многоступенчатые насосы CUC 2
Насосы серии CUC являются нормальновсасывающими многоступенчатыми центробежными насосами, с осевым всасывающим и радиальным напорным патрубками.
Подробнее
от 22 035 ₽
Нет в наличии
Ожидается
Новосибирск
В пути: 4 шт.
Ожидается: 29.10.2024
Ожидается: 4 шт.
Модель
- CUC 2-20
- CUC 2-20T
- CUC 2-30
- CUC 2-30Т
- CUC 2-40
- CUC 2-40Т
- CUC 2-50
- CUC 2-50Т
- CUC 2-60
- CUC 2-60Т
- CUC 2-70
- CUC 2-70Т
Характеристики
Серия
|
CUC |
Модель
|
CUC 2 |
Описание
Насосы серии CUC являются нормальновсасывающими многоступенчатыми центробежными насосами, с осевым всасывающим и радиальным напорным патрубками.
Насосы CUC состоят из двух основных частей: электродвигатель и насосный агрегат. Промежуточные камеры соединены между собой, а также с основанием и головной частью насоса при помощи стяжных болтов.
Насосы серий CUC оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Насосы CUC состоят из двух основных частей: электродвигатель и насосный агрегат. Промежуточные камеры соединены между собой, а также с основанием и головной частью насоса при помощи стяжных болтов.
Насосы серий CUC оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Области применения
- перекачивание воды в системах водоснабжения;
- повышение давления в высотных зданиях, промышленных установках;
- перекачивание воды в системах сверхтонкой фильтрации и обратного осмоса;
- перекачивание производственных технологических жидкостей;
- перекачивание жидкости в системах отопления, кондиционирования, вентиляции.

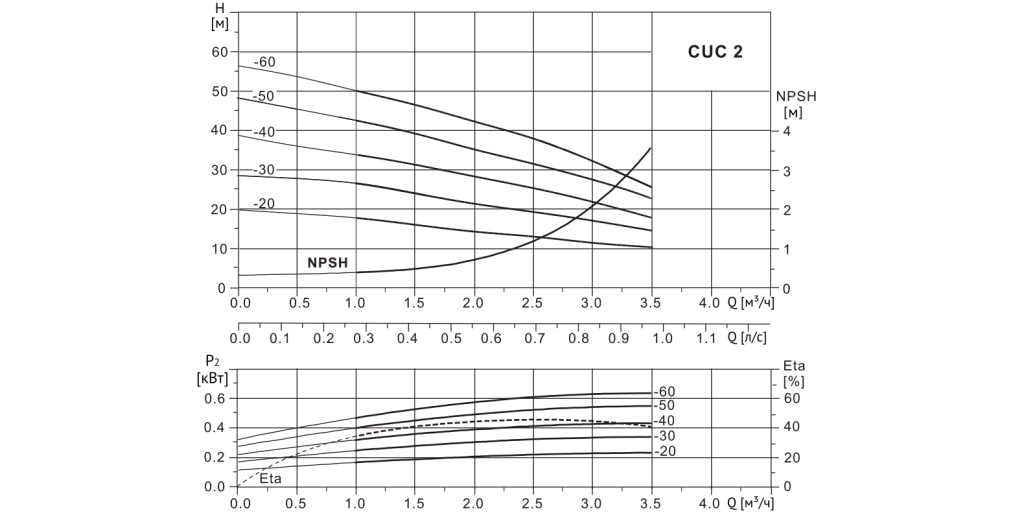

Диаграмма характеристик
Таблица характеристик
Модель |
Мощность Р2, кВт |
Q, м3/ч |
1,0 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 |
CUC 2-20 | 0,37 | Н, м | 18 | 16 | 14 | 13 | 11 | 10 |
CUC 2-30 | 0,37 | 27 | 24 | 21 | 20 | 17 | 14 | |
CUC 2-40 | 0,55 | 35 | 32 | 28 | 26 | 23 | 17 | |
CUC 2-50 | 0,55 | 43 | 40 | 35 | 33 | 28 | 22 | |
CUC 2-60 | 0,75 | 50 | 48 | 42 | 38 | 32 | 25 |
Конструкция и варианты исполнения
№ | Деталь | Материал |
1 | Напорный патрубок | Нержавеющая сталь AISI 304/ AISI 316 |
2 | Стяжные болты | Нержавеющая сталь AISI 304/ AISI 316 |
3 | Пакет ступеней | Нержавеющая сталь AISI 304/ AISI 316 |
4 | Рабочее колесо | Нержавеющая сталь AISI 304/ AISI 316 |
5 | Вал | Нержавеющая сталь AISI 304L/ AISI 316 |
6 | Напорный диффузор | Нержавеющая сталь AISI 304/ AISI 316 |
7 | Напорный патрубок | Нержавеющая сталь AISI 304/ AISI 316 |
8 | Торцевое уплотнение | |
9 | Крышка рабочей камеры | Нержавеющая сталь AISI 304/ AISI 316 |
10 |
Уплотнительное кольцо |
NBR |
11 |
Электродвигатель |
|
12 | Плита-основание | Сталь A3 |
Условия эксплуатации
- температура рабочей жидкости: -20...+120°С;
- максимальная температура окружающей среды: +50°С;
- максимальное рабочее давление: 10 бар;
- степень защиты: IP55.
Перекачиваемые жидкости
Насосы серии CUC предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материал насоса. Насосы не предназначены для перекачивания воспламеняющихся или токсичных жидкостей.

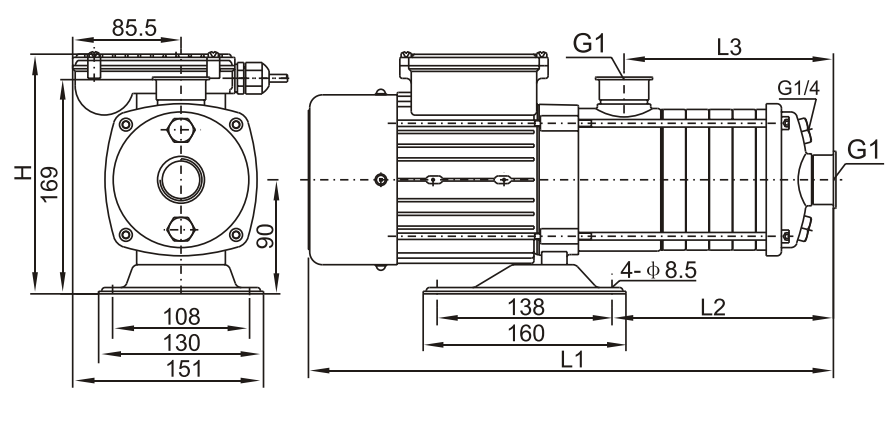

Габаритный чертеж
Размеры и масса
Модель | Размеры, мм | Масса, кг | |||||||
1-фазн. | 3-фазн. | ||||||||
L1 | L2 | L3 | H | L1 | L2 | L3 | H | ||
CUC 2-20T |
342 |
103 | 92 | 189 | 342 | 103 | 92 | 192 | 7,5 |
CUC 2-30T | 360 | 121 | 110 | 189 | 360 | 121 | 110 | 192 | 8 |
CUC 2-40T | 378 | 139 | 128 | 189 | 378 | 139 | 128 | 192 | 9 |
CUC 2-50T | 396 | 157 | 146 | 189 | 396 | 157 | 146 | 192 | 10 |
CUC 2-60T | 414 | 175 | 164 | 189 | 414 | 175 | 164 | 192 | 11 |
Гарантия
Гарантийный срок на насосы WELLMIX составляет 2 года со дня продажи; на бытовые дренажные насосы WELLMIX - 1 год со дня продажи.
Каталог CUC 10.06.2024
1,9 мб
Листы данных
Лист данных CUC 2-20
211,2 кб
Лист данных CUC 2-20T
211,2 кб
Лист данных CUC 2-30
213,9 кб
Лист данных CUC 2-30T
214,9 кб
Лист данных CUC 2-40
212,8 кб
Лист данных CUC 2-40T
212,3 кб
Лист данных CUC 2-50
215,2 кб
Лист данных CUC 2-50T
215,4 кб
Лист данных CUC 2-60
214,9 кб
Лист данных CUC 2-60T
215,1 кб
Лист данных CUC 2-70
214 кб
Лист данных CUC 2-70T
215,1 кб
