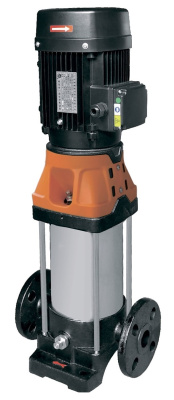

Вертикальные многоступенчатые насосы CV 64 (IE3)

Насосы CV представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.

Подробнее

от 169 017 ₽

Остатки на складах

Новосибирск

Наличие: 5 шт.

Москва

Наличие: 6 шт.

Наличие: 11 шт. на складах

Модель

CV 64-1
CV 64-1-1
CV 64-2
CV 64-2-1
CV 64-2-2
CV 64-3
CV 64-3-1
CV 64-3-2
CV 64-4
CV 64-4-1
CV 64-4-2
CV 64-5
CV 64-5-1
CV 64-5-2
CV 64-6
CV 64-6-1
CV 64-6-2
CV 64-7
CV 64-7-1
CV 64-7-2
CV 64-8-1
CV 64-8-2

Характеристики

Серия	CV
Модель	CV 64 (IE3)

Описание

Насосы CV представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.

Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.

Области применения

Водоснабжение
Фильтрация и перекачивание воды для станций водоснабжения	•
Распределение воды из гидроузла	•
Повышение давления в магистральных трубопроводах	•
Повышение давления в высотных зданиях, гостиничных комплексах и т. п.	•
Повышение давления в промышленных установках	•
Промышленность
Повышение давления:
- в системах водоснабжения для технологических целей	•
- в моечных установках и системах очистки	•
- на автомойках	•
- в системах пожаротушения	•
Перекачивание жидкости:
- в системах охлаждения и кондиционирования воздуха	•
- в системах питания котлов и удаления конденсата	•
- в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости)	•
- в рыбоводстве	•
Перекачивание:
- растворов масел и спиртов	•
- гликолей и охлаждающих жидкостей	•
Водоподготовка
Системы сверхтонкой фильтрации	◦
Системы обратного осмоса	◦
Системы умягчения, деминерализации, деионизации	◦
Системы дистилляции	◦
Сепараторы	◦
Плавательные бассейны	•
Ирригация
Гидромелиорация полей (орошение)	•
Дождевальные установки	•
Капельное орошение	•

• Рекомендуемое применение

◦ Возможное применение

Конструкция и материалы

№	Описание детали	Материал	EN/DIN	AISI/ASTM
1	Электродвигатель
2	Головная часть насоса	Чугун	EN-JL 1030	ASTM 25B
3	Муфта вала
4	Щит защитный	Нержавеющая сталь	1.4301	AISI 304
5	Торцевое уплотнение вала
6	Крышка головной части	Нержавеющая сталь	1.4301	AISI 304
7	Напорный канал	Нержавеющая сталь	1.4301	AISI 304
8	Щелевое уплотнение	PTFE
9	Камера рабочего колеса	Нержавеющая сталь	1.4301	AISI 304
10	Всасывающий канал	Нержавеющая сталь	1.4301	AISI 304
11	Вал	Нержавеющая сталь		AISI 420
12	Рабочее колесо	Нержавеющая сталь	1.4301	AISI 304
13	Цилиндрический кожух	Нержавеющая сталь	1.4301	AISI 304
14	Уплотнение кожуха	EPDM/FKM
15	Основание	Чугун	EN-JL 1030	ASTM 25B

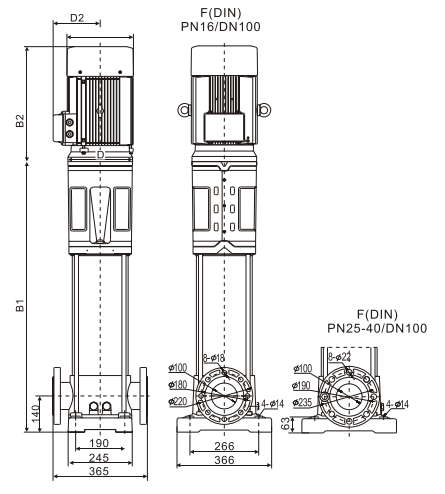

Габаритный чертеж

Технические характеристики CV 64 (IE3)

Наименование	Артикул	Мощность	Размеры				Масса
Наименование	Артикул	Мощность	B1	B2	D1	D2	Масса
CV 64-1-1 (IE3)	25019802	4	480	323	200	146	105
CV 64-1-0 (IE3)	25019915	5,5	480	379	212	160	110
CV 64-2-2 (IE3)	25019913	7,5	668	417	212	160	120
CV 64-2-1 (IE3)	25019801	11	668	448	255	178	155
CV 64-2-0 (IE3)	25019914	11	726	448	255	178	155
CV 64-3-2 (IE3)	25019911	15	806	489	255	178	195
CV 64-3-1 (IE3)	25019912	15	806	489	255	178	195
CV 64-3-0 (IE3)	25019800	18,5	806	542	313	257	205
CV 64-4-2 (IE3)	25019910	18,5	886	542	313	257	208
CV 64-4-1 (IE3)	25019798	22	886	580	356	270	260
CV 64-4-0 (IE3)	25019799	22	886	580	356	270	260
CV 64-5-2 (IE3)	25019795	30	966	653	395	304	345
CV 64-5-1 (IE3)	25019796	30	966	653	395	304	345
CV 64-5-0 (IE3)	25019797	30	966	653	395	304	345
CV 64-6-2 (IE3)	25019792	30	1046	653	395	304	350
CV 64-6-1 (IE3)	25019793	37	1046	653	395	304	370
CV 64-6-0 (IE3)	25019794	37	1046	653	395	304	370
CV 64-7-2 (IE3)	25019789	37	1126	653	395	304	375
CV 64-7-1 (IE3)	25019790	37	1126	653	395	304	375
CV 64-7-0 (IE3)	25019791	45	1126	700	470	345	435
CV 64-8-2 (IE3)	25019787	45	1206	700	470	345	440
CV 64-8-1 (IE3)	25019788	45	1206	700	470	345	440

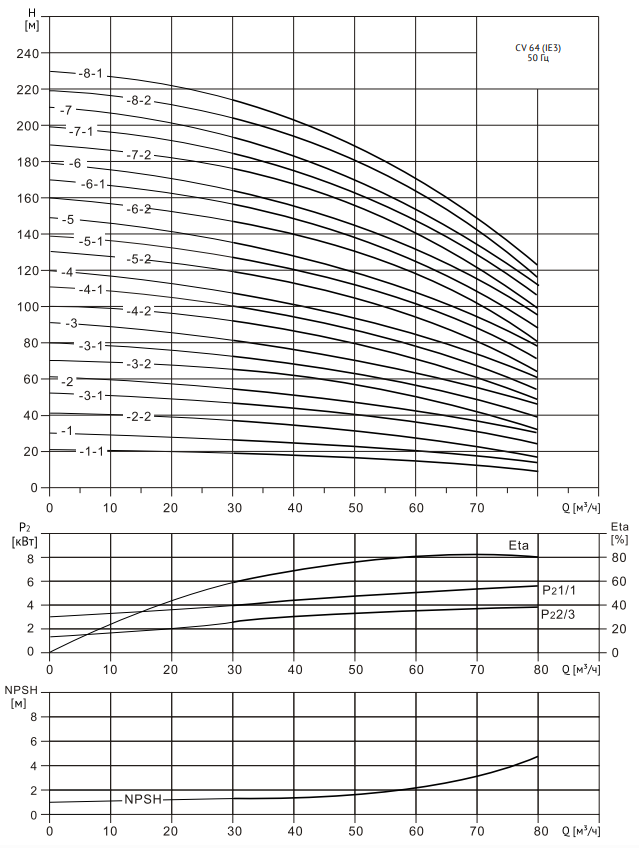

Диаграммы характеристик CV 64 (IE3)

Гарантия

Гарантийный срок на насосы WELLMIX составляет 2 года со дня продажи; на бытовые дренажные насосы WELLMIX - 1 год со дня продажи.

Каталог CV IE3, CV, CVF 10.06.2024 14,1 мб

Руководство_по_монтажу_CVF_CV_10_06_2024 3,5 мб

Листы данных

Лист данных CV 64-1-0 IE3 221,4 кб

Лист данных CV 64-1-1 IE3 220 кб

Лист данных CV 64-2-0 IE3 225,9 кб

Лист данных CV 64-2-1 IE3 224,4 кб

Лист данных CV 64-2-2 IE3 221,5 кб

Лист данных CV 64-3-0 IE3 229,7 кб

Лист данных CV 64-3-1 IE3 226,8 кб

Лист данных CV 64-3-2 IE3 225,8 кб

Лист данных CV 64-4-0 IE3 230,1 кб

Лист данных CV 64-4-1 IE3 229,6 кб

Лист данных CV 64-4-2 IE3 227,3 кб

Лист данных CV 64-5-0 IE3 232,4 кб

Лист данных CV 64-5-1 IE3 233 кб

Лист данных CV 64-5-2 IE3 231,6 кб

Лист данных CV 64-6-0 IE3 240,3 кб

Лист данных CV 64-6-1 IE3 234,9 кб

Лист данных CV 64-6-2 IE3 235,1 кб

Лист данных CV 64-7-0 IE3 241,3 кб

Лист данных CV 64-7-1 IE3 241,3 кб

Лист данных CV 64-7-2 IE3 241,7 кб

Лист данных CV 64-8-1 IE3 242,1 кб

Лист данных CV 64-8-2 IE3 242,2 кб
