Одноступенчатые центробежные насосы TG 32
Одноступенчатые центробежные насосы TG с патрубками одинакового диаметра, расположенными в одну в линию («in-line»).
Подробнее
от 54 862 ₽
Нет в наличии
Модель
- TG 32-18/2
- TG 32-18/2T
- TG 32-21/2
- TG 32-21/2T
- TG 32-25/2
- TG 32-25/2T
- TG 32-32/2Т
- TG 32-38/2Т
- TG 32-50/2Т
Характеристики
|
Серия
|
TG |
|
Под заказ
|
Под заказ |
|
Модель
|
TG 32 |
Описание
Насосы серии TG –– одноступенчатые центробежные насосы с патрубками одинакового диаметра, расположенными в одну линию («in-line»).
Предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материалы насоса.
Предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материалы насоса.
Разрез насоса TG
|
1. Корпус насоса 2. Рабочее колесо 3. Торцевое уплотнение вала 4. Основание двигателя 5. Защитный кожух 6. Вал 7. Винт выпуска воздуха 8. Заправочная пробка |
Область применения
Одноступенчатые центробежные насосы TG с патрубками («in-line») предназначены для перекачивания воды в системах:- отопления;
- горячего водоснабжения (ГВС);
- вентиляции;
- кондиционирования.
Условия эксплуатации
Насосы серии TG предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материалы насоса.
Вязкость
Перекачивание жидкостей с плотностью или кинематической вязкостью большими, чем у воды, приводит к падению давления, снижению гидравлических характеристик и увеличению потребления энергии. В этом случае насос должен быть оснащен двигателем большей мощности
Материалы исполнения насосов
| № | Деталь | Материал |
| 1 | Корпус насоса | Чугун HT 200 |
| 2 | Рабочее колесо | Чугун HT 200 |
| 3 | Торцевое уплотнение | BQQE |
| 4 | Фонарь | Чугун |
| 5 | Защитный кожух | Нерж. сталь AISI 304 |
| 6 | Вал | Сталь 45 |
| 7 | Пробка для выпуска воздуха | Нерж. сталь AISI 304 |
| 8 | Уплотнение | EPDM |
| 9 | Пробка | Нерж. сталь AISI 304 |

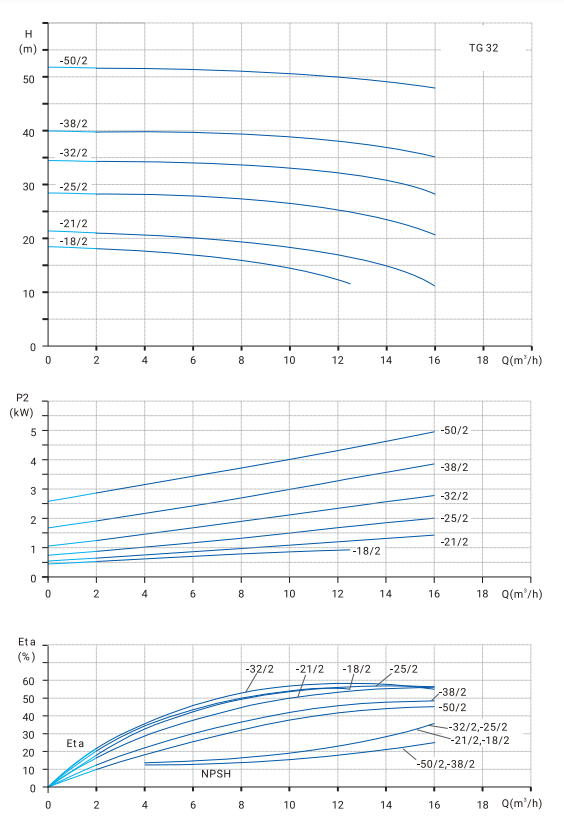

Гидравлические характеристики:
Размеры
| Модель | Размеры, мм | Масса нетто, кг | Масса брутто, кг | ||||||||||||||
| D | B1 | B2 | B3 | B4 | B5 | H1 | H2 | L1 | L2 | d1 | d2 | d3 | d4 | n-ød5 | |||
| TG 32-18/2(T) | 158 | 148 | 135 | 115 | 115 | 144 | 100 | 511 | 340 | 170 | ø32 | ø68 | ø100 | ø140 | 4-ø18 | 34 | 40 |
| TG 32-21/2(T) | 158 | 148 | 135 | 115 | 115 | 144 | 100 | 511 | 340 | 170 | ø32 | ø68 | ø100 | ø140 | 4-ø18 | 35 | 41 |
| TG 32-25/2(T) | 172 | 166 | 144 | 115 | 115 | 144 | 100 | 565 | 340 | 170 | ø32 | ø68 | ø100 | ø140 | 4-ø18 | 40 | 46 |
| TG 32-32/2(T) | 172 | 166 | 144 | 115 | 115 | 144 | 100 | 585 | 340 | 170 | ø32 | ø68 | ø100 | ø140 | 4-ø18 | 44 | 51 |
| TG 32-38/2(T) | 220 | 210 | 170 | 127 | 125 | 144 | 100 | 628 | 440 | 220 | ø32 | ø68 | ø100 | ø140 | 4-ø18 | 58 | 66 |
| TG 32-50/2(T) | 260 | 255 | 188 | 127 | 125 | 144 | 100 | 734 | 440 | 220 | ø32 | ø68 | ø100 | ø140 | 4-ø18 | 77 | 87 |
Гарантия
Гарантийный срок на насосы WELLMIX составляет 2 года со дня продажи.
Листы данных
TG 32-18 2
322,7 кб
TG 32-18 2T
326,9 кб
TG 32-21 2
330,1 кб
TG 32-21 2T
297 кб
TG 32-25 2
330,1 кб
TG 32-25 2T
330,7 кб
TG 32-32 2T
329,3 кб
TG 32-38 2T
333,9 кб
TG 32-50 2T
321,3 кб
