Одноступенчатые центробежные насосы TD 150
Одноступенчатые центробежные насосы TD с патрубками одинакового диаметра, расположенными в одну в линию («in-line»).
Подробнее
от 246 238 ₽
Остатки на складах
Томск
Наличие: 2 шт.
Новосибирск
Наличие: 2 шт.
Москва (Чехов)
Наличие: 2 шт.
Наличие: 6 шт. на складах
Ожидается
Томск
В пути: 5 шт.
Ожидается: 10.06.2024
Ожидается: 5 шт.
Модель
- TD 150-12.5/4T
- TD 150-15/4T
- TD 150-17/4T
- TD 150-18/4T
- TD 150-20/4T
- TD 150-21/4T
- TD 150-25/4T
- TD 150-33/4T
- TD 150-40/4T
- TD 150-50/4T
Характеристики
Тип
|
TD |
Серия
|
TD |
Описание
– одноступенчатые центробежные насосы с патрубками одинакового диаметра, расположенными в одну в линию («in-line»).
Насосы данной серии имеют штампованное рабочее колесо из чугуна марки НТ200. Доступны во фланцевом исполнении.
Насосы оснащены асинхронным электродвигателем с воздушным охлаждением. Конструкция насоса позволяет снять головную часть насоса (двигатель, фонарь и рабочее колесо) для технического или сервисного обслуживания без полного демонтажа насоса с трубопровода.
Материалы исполнения насосов TD 125-150Насосы оснащены асинхронным электродвигателем с воздушным охлаждением. Конструкция насоса позволяет снять головную часть насоса (двигатель, фонарь и рабочее колесо) для технического или сервисного обслуживания без полного демонтажа насоса с трубопровода.
№ | Деталь | Материал |
1 | Корпус насоса | Чугун HT200 |
2 | Крыльчатка | Чугун / Нержавеющая сталь HT200/ZG07Cr19Ni9 |
3 | Фонарь | Чугун HT200 |
4 | Уплотнение вала | BQQE |
5 | Защита | Нержавеющая сталь 06Cr19Ni10 |
6 | Вал насоса | Нержавеющая сталь 20Cr13 |
7 | Пробка для выпуска воздуха | Нержавеющая сталь 06Cr19Ni10 |
8 | Уплотнительное кольцо | Нитрил NBR |
9 | Пробка | Нержавеющая сталь 06Cr19Ni10 |
Область применения
Одноступенчатые центробежные насосы TD с патрубками («in-line») предназначены для перекачивания воды в системах:- отопления;
- горячего водоснабжения (ГВС);
- вентиляции;
- кондиционирования.
Условия эксплуатации
Насосы серии TD предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материалы насоса.
Вязкость
Перекачивание жидкостей с плотностью или кинематической вязкостью большими, чем у воды, приводит к падению давления, снижению гидравлических характеристик и увеличению потребления энергии. В этом случае насос должен быть оснащен двигателем большей мощности

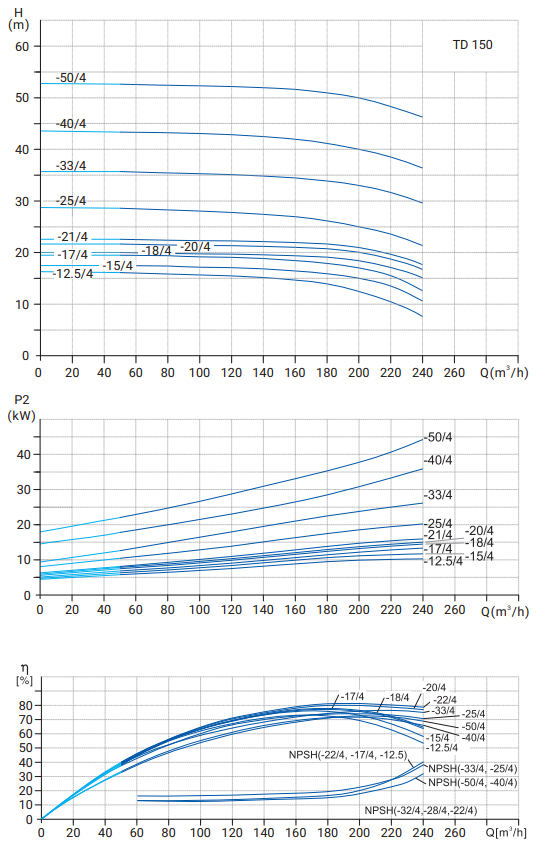

Гидравлические характеристики:
Размеры
Модель | Размеры, мм | Масса, кг | ||||||||||
D | B1 | B2 | B3 | B4 | B5 | H1 | H2 | H3 | L1 | L2 | ||
TD 150-12.5/4T | 350 |
314 |
261 | 217 |
180 |
230 | 215 | 272 | 1003 | 800 | 400 | 275 |
TD 150-15/4T |
350 |
314 |
261 | 217 |
180 |
230 |
215 |
272 |
1022 |
800 |
400 |
277 |
TD 150-17/4T |
350 | 314 | 261 | 217 |
180 |
230 |
215 |
272 |
1045 |
800 |
400 |
278 |
TD 150-18/4T |
350 | 314 | 261 |
217 |
180 |
230 |
215 |
272 |
1065 |
800 |
400 |
285 |
TD 150-20/4T |
350 | 314 | 261 | 217 |
180 |
230 |
215 |
272 |
1079 |
800 |
400 |
300 |
TD 150-21/4T |
350 | 355 | 273 | 217 | 180 |
230 |
215 |
272 |
1082 |
800 |
400 |
313 |
TD 150-25/4T | 350 | 355 | 273 | 238 | 208 | 230 | 215 | 269 | 1099 | 800 | 400 | 354 |
TD 150-33/4T | 400 | 397 | 314 | 238 | 208 | 230 | 215 | 269 | 1133 | 800 | 400 | 406 |
TD 150-40/4T | 450 | 445 | 334 | 267 | 248 | 230 | 230 | 288 | 1192 | 900 | 450 | 511 |
TD 150-50/4T |
450 | 445 | 334 | 267 | 248 | 230 | 230 | 288 | 1215 | 900 | 450 | 548 |
