Одноступенчатые центробежные насосы TD 200
Одноступенчатые центробежные насосы TD с патрубками одинакового диаметра, расположенными в одну в линию («in-line»).
Подробнее
от 0 ₽
Нет в наличии
Модель
- TD 200-12.5/4T
- TD 200-16/4T
- TD 200-19/4T
- TD 200-20/4T
- TD 200-23/4T
- TD 200-24/4T
- TD 200-27/4T
- TD 200-31/4T
- TD 200-32/4T
- TD 200-36/4T
- TD 200-43/4T
- TD 200-47/4T
- TD 200-50/4T
- TD 200-53/4T
Характеристики
|
Тип
|
TD |
|
Серия
|
TD |
|
Модель
|
TD 200 |
Описание
– одноступенчатые центробежные насосы с патрубками одинакового диаметра, расположенными в одну в линию («in-line»).
Насосы данной серии имеют штампованное рабочее колесо из чугуна марки НТ200. Доступны во фланцевом исполнении.
Насосы оснащены асинхронным электродвигателем с воздушным охлаждением. Конструкция насоса позволяет снять головную часть насоса (двигатель, фонарь и рабочее колесо) для технического или сервисного обслуживания без полного демонтажа насоса с трубопровода.

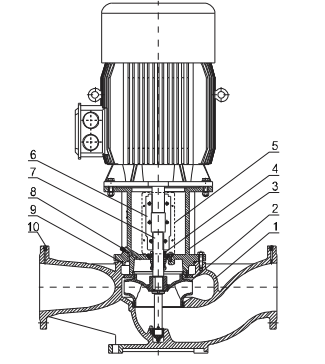

Материалы исполнения насосов TD 125-150Насосы оснащены асинхронным электродвигателем с воздушным охлаждением. Конструкция насоса позволяет снять головную часть насоса (двигатель, фонарь и рабочее колесо) для технического или сервисного обслуживания без полного демонтажа насоса с трубопровода.
| № | Деталь | Материал |
| 1 | Корпус насоса | Чугун HT200 |
| 2 | Крыльчатка | Чугун / Нержавеющая сталь HT200/ZG07Cr19Ni9 |
| 3 | Фонарь | Чугун HT200 |
| 4 | Уплотнение вала | BQQE |
| 5 | Защита | Нержавеющая сталь 06Cr19Ni10 |
| 6 | Муфта | Чугун ZG270-500 |
| 7 | Вал насоса | Нержавеющая сталь 20Cr13 |
| 8 | Пробка для выпуска воздуха | Нержавеющая сталь 06Cr19Ni10 |
| 9 | Уплотнительное кольцо | Нитрил NBR |
| 10 | Пробка | Нержавеющая сталь 06Cr19Ni10 |
Область применения
Одноступенчатые центробежные насосы TD с патрубками («in-line») предназначены для перекачивания воды в системах:- отопления;
- горячего водоснабжения (ГВС);
- вентиляции;
- кондиционирования.
Условия эксплуатации
Насосы серии TD предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материалы насоса.
Вязкость
Перекачивание жидкостей с плотностью или кинематической вязкостью большими, чем у воды, приводит к падению давления, снижению гидравлических характеристик и увеличению потребления энергии. В этом случае насос должен быть оснащен двигателем большей мощности

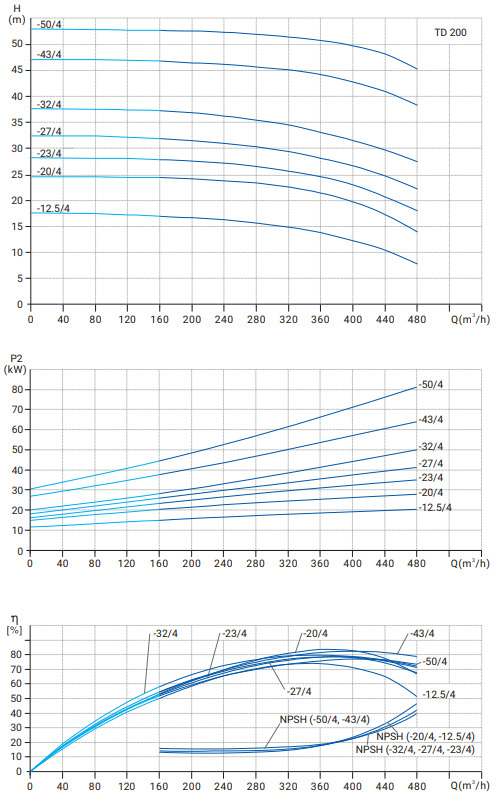

Гидравлические характеристики:

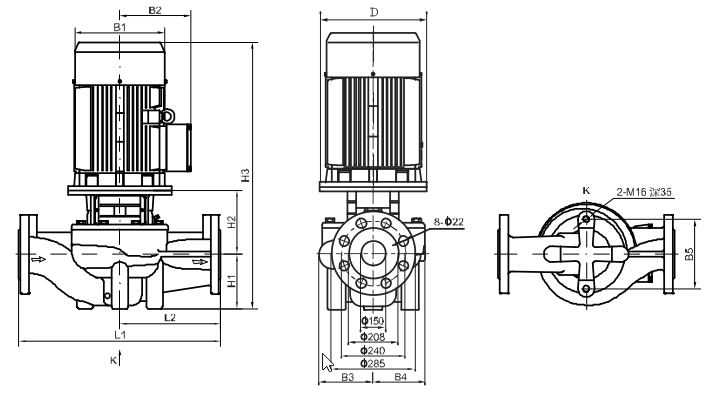

Размеры
| Модель | D, мм | B1, мм | B2, мм | B3, мм | B4, мм | B5, мм | H1, мм | H2, мм | H3, мм | L1, мм | L2, мм | Масса, кг |
| TD 200-12.5/4Т | 350 | 355 | 273 | 278 | 219 | 360 | 270 | 415 | 1300 | 1000 | 500 | 432 |
| TD 200-16/4Т | 350 | 355 | 273 | 278 | 219 | 360 | 270 | 415 | 1262 | 1000 | 500 | 417 |
| TD 200-19/4Т | 350 | 355 | 273 | 278 | 219 | 360 | 270 | 415 | 1300 | 1000 | 500 | 434 |
| TD 200-20/4Т | 400 | 397 | 314 | 278 | 219 | 360 | 270 | 415 | 1337 | 1000 | 500 | 535 |
| TD 200-23/4Т | 450 | 445 | 334 | 303 | 252 | 360 | 270 | 445 | 1389 | 1100 | 550 | 602 |
| TD 200-24/4Т | 400 | 397 | 314 | 303 | 252 | 360 | 270 | 415 | 1337 | 1100 | 550 | 584 |
| TD 200-27/4Т | 450 | 445 | 334 | 303 | 252 | 360 | 270 | 445 | 1412 | 1100 | 550 | 873 |
| TD 200-31/4Т | 450 | 445 | 334 | 303 | 252 | 360 | 270 | 445 | 1389 | 1100 | 550 | 602 |
| TD 200-32/4Т | 550 | 484 | 367 | 303 | 252 | 360 | 270 | 445 | 1488 | 1100 | 550 | 788 |
| TD 200-36/4Т | 450 | 445 | 334 | 303 | 252 | 360 | 270 | 445 | 1412 | 1100 | 550 | 648 |
| TD 200-43/4Т | 550 | 547 | 407 | 315 | 269 | 360 | 270 | 457 | 1587 | 1100 | 550 | 978 |
| TD 200-47/4Т | 550 | 484 | 367 | 315 | 269 | 360 | 270 | 457 | 1500 | 1100 | 550 | 785 |
| TD 200-50/4Т | 550 | 547 | 407 | 315 | 269 | 360 | 270 | 457 | 1607 | 1100 | 550 | 975 |
| TD 200-53/4Т | 550 | 547 | 407 | 315 | 269 | 360 | 270 | 457 | 1587 | 1100 | 550 | 952 |
Гарантия
Гарантийный срок на насосы WELLMIX составляет 2 года со дня продажи; на бытовые дренажные насосы WELLMIX - 1 год со дня продажи.
Листы данных
Лист данных TD 200-12.5-4T
345 кб
Лист данных TD 200-16-4T
731,1 кб
Лист данных TD 200-19-4T
727,1 кб
Лист данных TD 200-20-4Т
582,2 кб
Лист данных TD 200-23-4Т
565,7 кб
Лист данных TD 200-24-4T
727,8 кб
Лист данных TD 200-27-4T
628,6 кб
Лист данных TD 200-31-4T
725,8 кб
Лист данных TD 200-32-4Т
565,8 кб
Лист данных TD 200-36-4T
724,8 кб
Лист данных TD 200-43-4Т
540 кб
Лист данных TD 200-47-4T
723,1 кб
Лист данных TD 200-50-4T
720,3 кб
Лист данных TD 200-53-4T
487,3 кб
