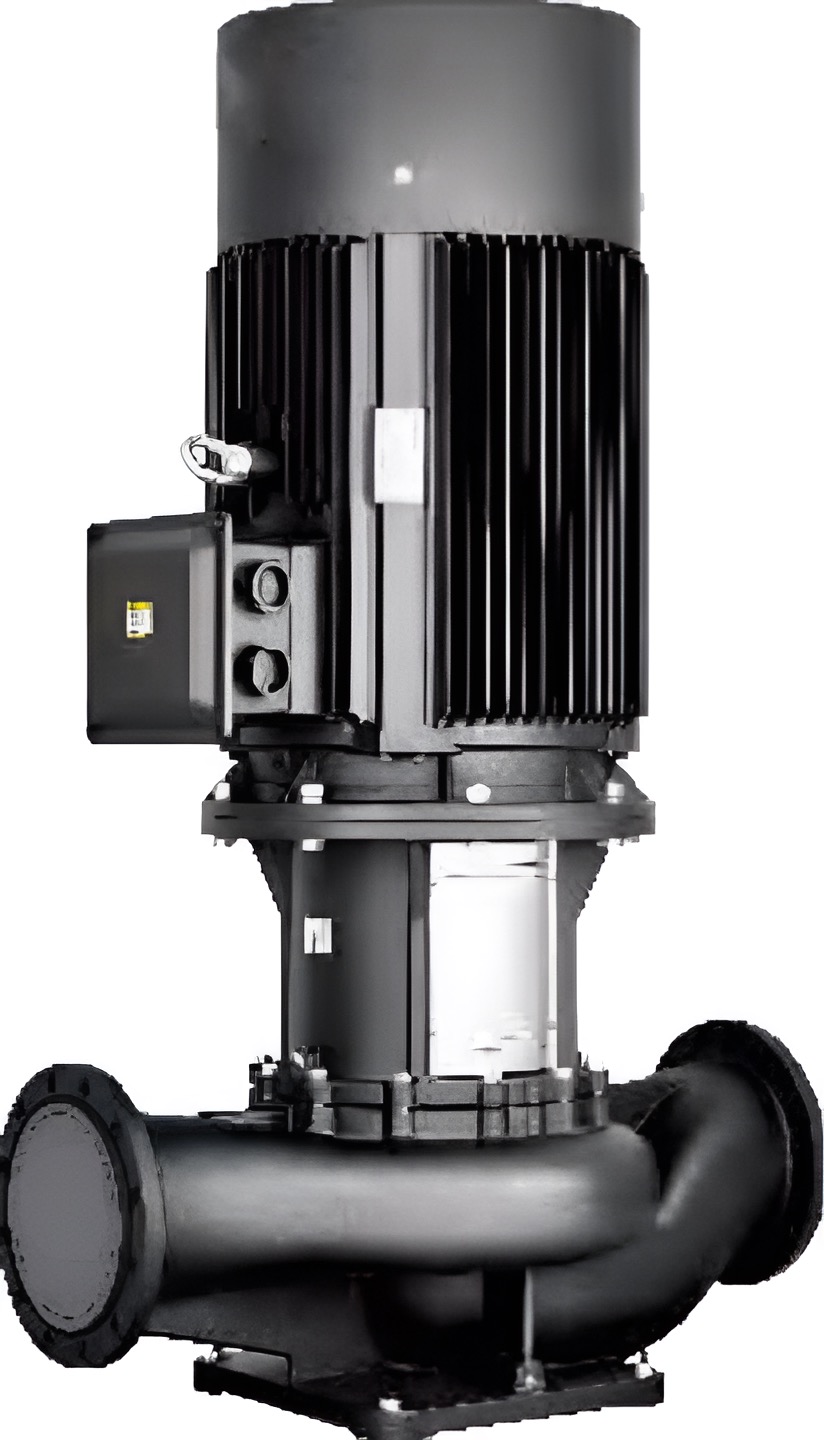

Одноступенчатые центробежные насосы TD 300
Одноступенчатые центробежные насосы TD с патрубками одинакового диаметра, расположенными в одну в линию («in-line»).
Подробнее
от 0 ₽
Нет в наличии
Модель
- TD 300-15/4T
- TD 300-20/4T
- TD 300-25/4T
- TD 300-30/4T
- TD 300-35/4T
- TD 300-44/4T
- TD 300-55/4T
Характеристики
|
Тип
|
TD |
|
Серия
|
TD |
|
Модель
|
TD 300 |
Описание
– одноступенчатые центробежные насосы с патрубками одинакового диаметра, расположенными в одну в линию («in-line»).
Насосы данной серии имеют штампованное рабочее колесо из чугуна марки НТ200. Доступны во фланцевом исполнении.
Насосы оснащены асинхронным электродвигателем с воздушным охлаждением. Конструкция насоса позволяет снять головную часть насоса (двигатель, фонарь и рабочее колесо) для технического или сервисного обслуживания без полного демонтажа насоса с трубопровода.
Материалы исполнения насосов TD 300Насосы оснащены асинхронным электродвигателем с воздушным охлаждением. Конструкция насоса позволяет снять головную часть насоса (двигатель, фонарь и рабочее колесо) для технического или сервисного обслуживания без полного демонтажа насоса с трубопровода.
| № | Деталь | Материал |
| 1 | Корпус насоса | Чугун HT200 |
| 2 | Крыльчатка | Чугун / Нержавеющая сталь HT200/ZG07Cr19Ni9 |
| 3 | Фонарь | Чугун HT200 |
| 4 | Уплотнение вала | BQQE |
| 5 | Защита | Нержавеющая сталь 06Cr19Ni10 |
| 6 | Муфта | Чугун ZG270-500 |
| 7 | Вал насоса | Нержавеющая сталь 20Cr13 |
| 8 | Пробка для выпуска воздуха | Нержавеющая сталь 06Cr19Ni10 |
| 9 | Уплотнительное кольцо | Нитрил NBR |
| 10 | Пробка | Нержавеющая сталь 06Cr19Ni10 |
| 11 | Крышка насоса | Ковкий чугун QT500-7 |
Область применения
Одноступенчатые центробежные насосы TD с патрубками («in-line») предназначены для перекачивания воды в системах:- отопления;
- горячего водоснабжения (ГВС);
- вентиляции;
- кондиционирования.
Условия эксплуатации
Насосы серии TD предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материалы насоса.
Вязкость
Перекачивание жидкостей с плотностью или кинематической вязкостью большими, чем у воды, приводит к падению давления, снижению гидравлических характеристик и увеличению потребления энергии. В этом случае насос должен быть оснащен двигателем большей мощности

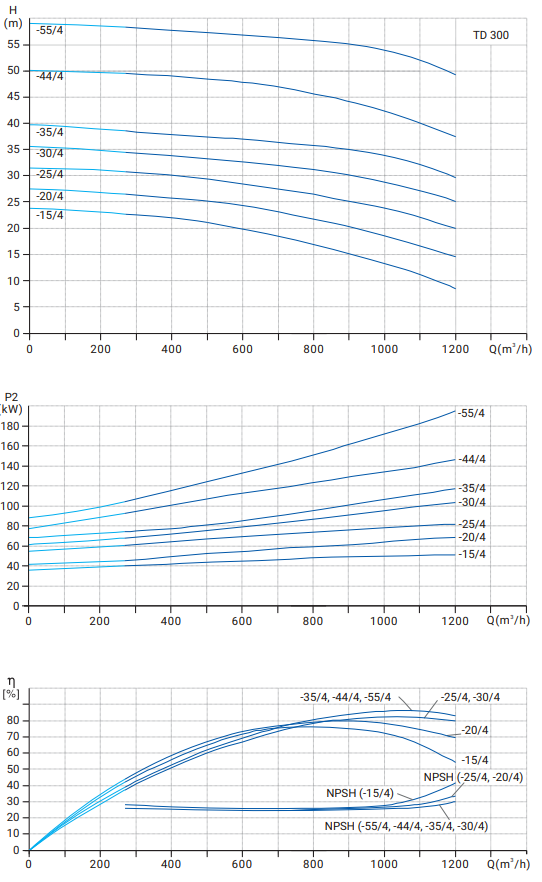

Гидравлические характеристики:
Размеры
| Модель | Размеры, мм | Масса, кг | ||||||||||
| D | B1 | B2 | B3 | B4 | B5 | H1 | H2 | H3 | L1 | L2 | ||
| TD 300-15/4T | 550 | 484 | 367 | 345 |
250 |
440 |
285 |
647 |
1705 |
1200 |
600 |
907 |
|
TD 300-20/4T |
550 | 547 | 407 | 345 |
250 |
440 |
285 |
647 |
1795 |
1200 |
600 |
1075 |
| TD 300-25/4T | 550 | 547 | 407 | 380 |
280 |
480 |
290 |
659 | 1829 |
1200 |
600 |
1230 |
| TD 300-30/4T | 660 | 645 | 535 | 380 | 280 |
480 |
290 |
699 |
2042 |
1200 |
600 |
1570 |
| TD 300-35/4T | 660 | 645 | 535 | 380 |
280 |
480 |
290 |
699 |
2149 |
1200 |
600 |
1650 |
| TD 300-44/4T | 660 | 645 | 535 | 380 | 295 | 480 | 290 | 702 | 2150 | 1200 | 600 | 1679 |
| TD 300-55/4T | 660 | 645 | 535 | 380 |
295 |
480 |
290 |
702 |
2150 |
1200 |
600 |
1731 |
Гарантия
Гарантийный срок на насосы WELLMIX составляет 2 года со дня продажи; на бытовые дренажные насосы WELLMIX - 1 год со дня продажи.
